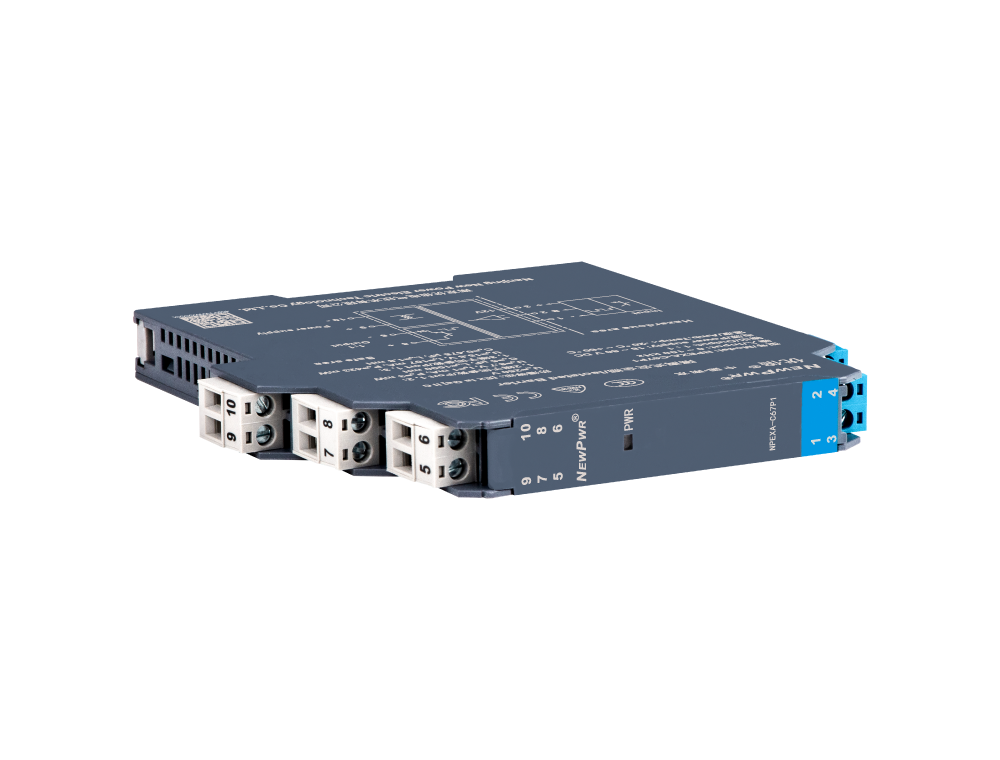

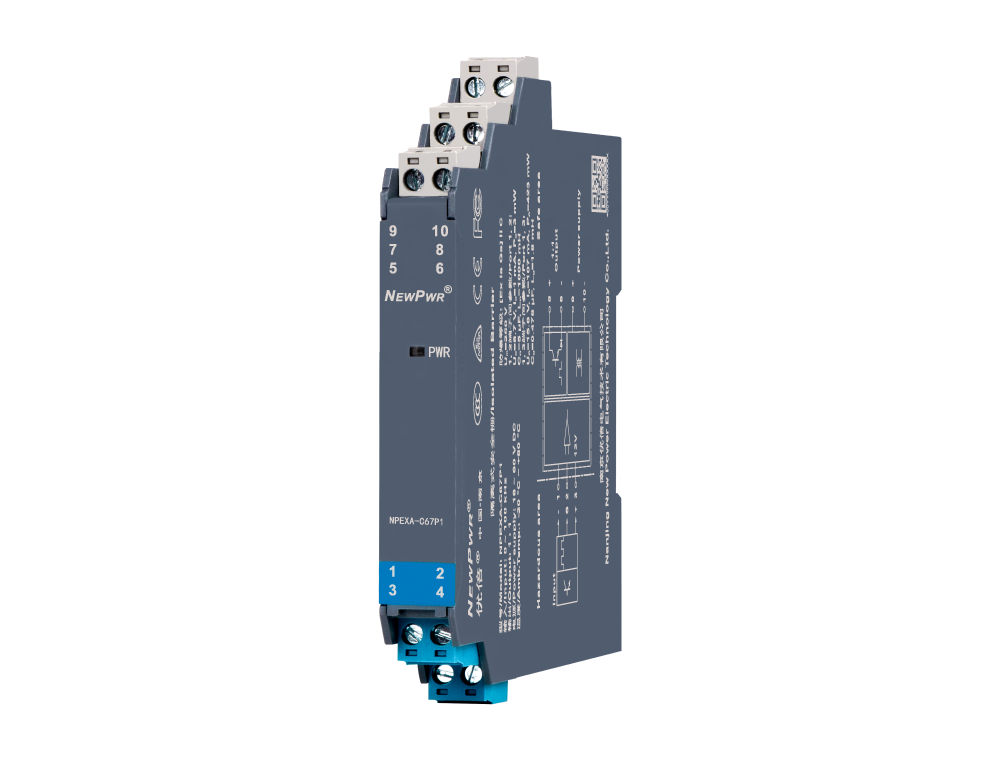

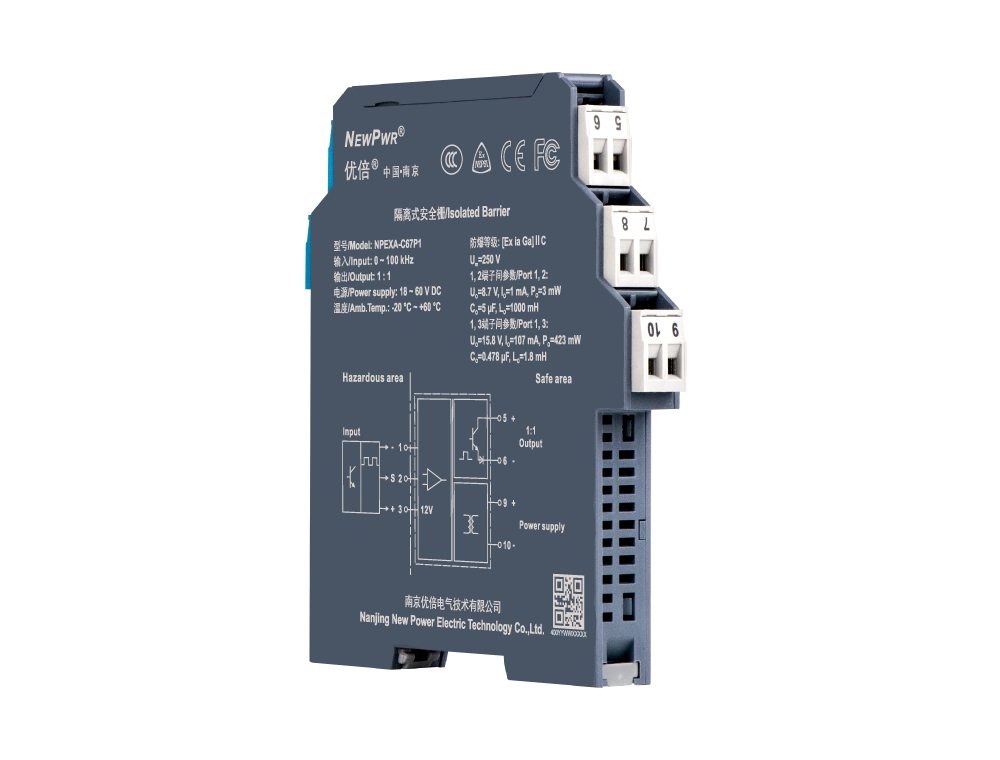

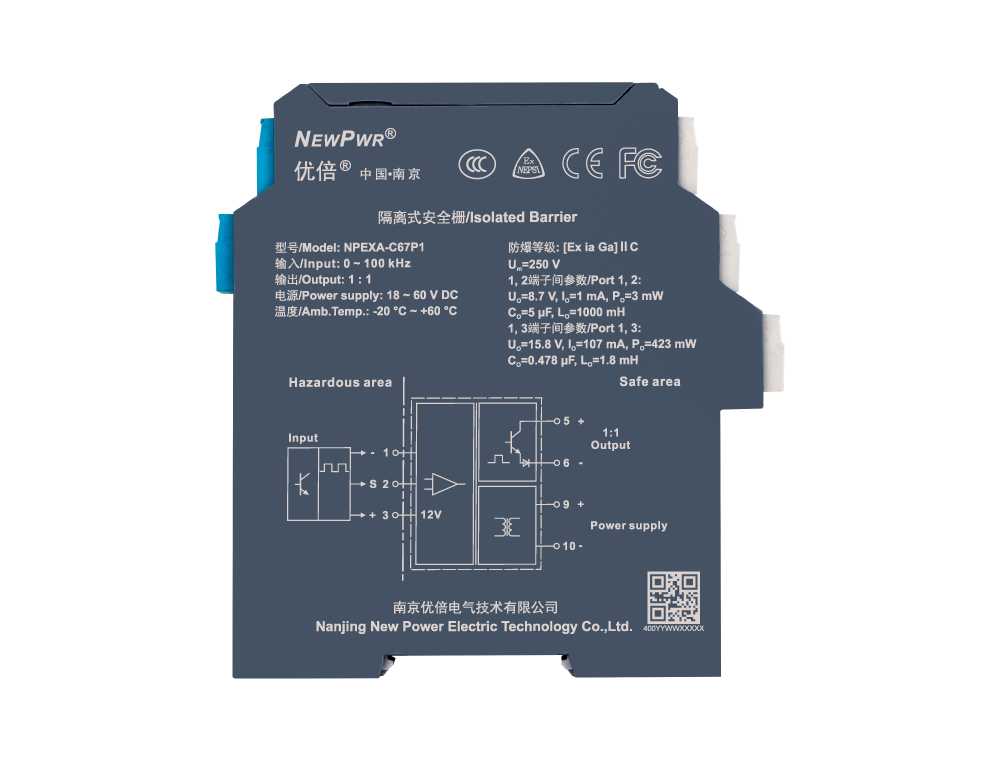

NPEXA-C67P1

频率量输入清静栅，，， ，，将危险区的频率脉冲信号，，， ，，经隔离转换为1：1频率信号（默认逻辑电平输出，，， ，，集电极输出和发射极输出可选！。。。 。。。┦涑龅角寰睬！。。。 。。。该产品需要自力供电，，， ，，输入、输出和电源三端隔离。。。。。 。。。
PA国际厅(中国区)官方网站-PlayAce PA国际厅(中国区)官方网站-PlayAce

Input signal

Output signal

Channels

Power Supply Mode

Power Distribution

Share
NPEXA-C67P1

【Core technology】


【Installation and disposal】






Installation                                               Disposal






【Technical data】 Supply Input Output General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 18 ~ 60 V DC
Input
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平：0 ~ 2 V，，， ，，高电平：4 ~ 30 V（接受客户定制）
配电电压 12 V DC，，， ，，20 mA时输出电压≥ 9 V
Output
输出信号 集电极输出高电平：VCC（≤ 30 V），，， ，，低电平：≤ 2 V，，， ，，驱动电流：≤ 10 mA； ；；；；发射极输出高电平：VCC - 2 V，，， ，，低电平：≤ 0.5 V，，， ，，驱动电流：≤ 10 mA； ；；；；逻辑电平输出（默认）高电平：9 V ≤ VH ≤ 12 V，，， ，，低电平：VL ≤ 2 V，，， ，，负载电阻：≥ 1 kΩ
General parameters
事情功耗 0.9 W
EMC data
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)； ；；；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
Operating conditions
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
应用场合 装置于清静区，，， ，，可毗连0区、1区、2区； ；；；；ⅡA、ⅡB、ⅡC； ；；；；T4 ~ T6危险区的本装置备
Mechanical specifications
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
Certified data
产品认证 NEPSI, CE, FCC, CCC
防爆品级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 8.7 V (1、2端子间)； ；；；；15.8 V (1、3端子间)
Io 1 mA (1、2端子间)； ；；；；107 mA (1、3端子间)
Po 3 mW (1、2端子间)； ；；；；423 mW (1、3端子间)
Co 5 μF (1、2端子间)； ；；；；0.478 μF (1、3端子间)
Lo 1000 mH (1、2端子间)； ；；；；1.8 mH (1、3端子间)
