NPEXB-HM31
【焦点手艺】
【装置与拆卸】
清静栅装置 清静栅拆卸

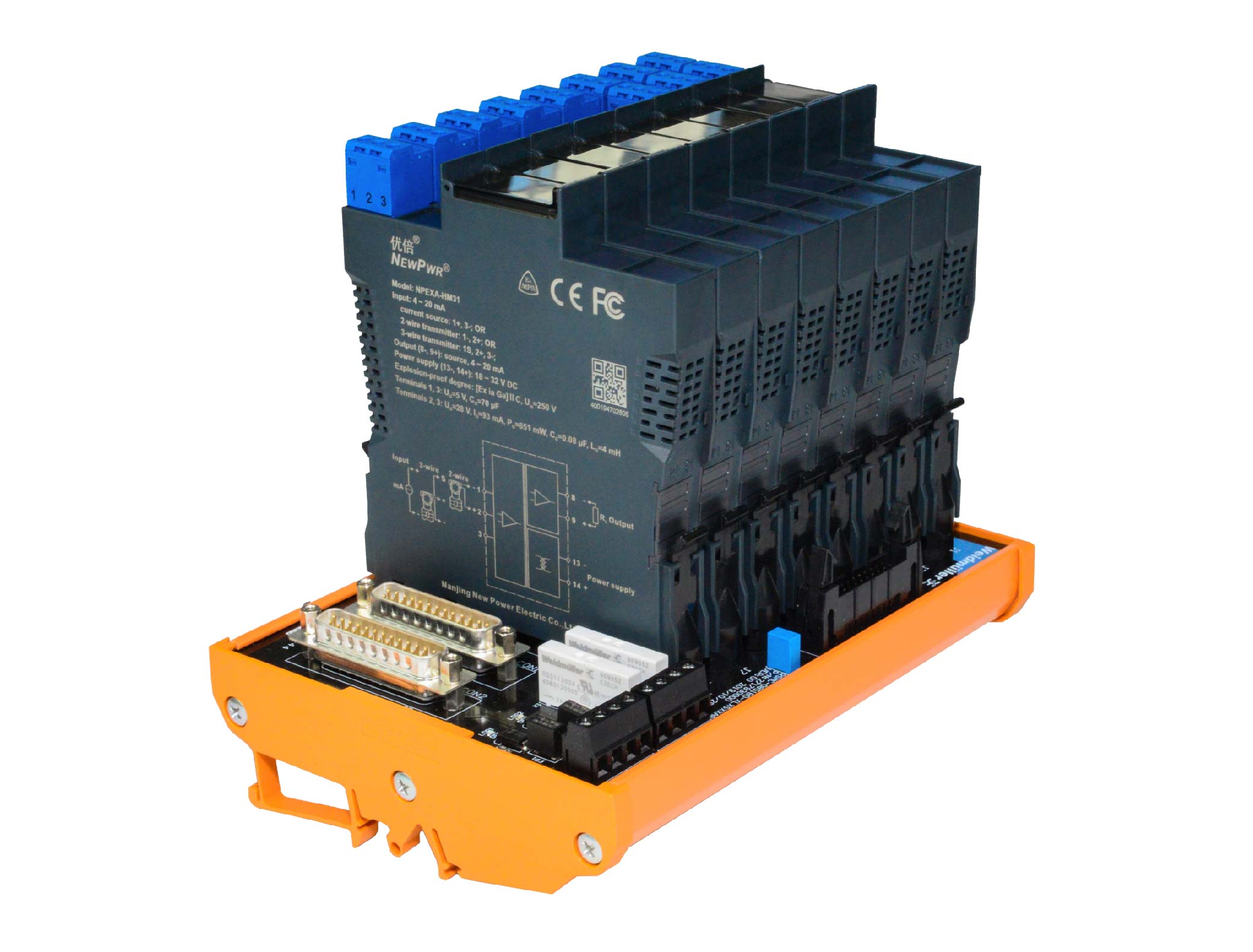

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 4 ~ 20 mA，，，，，HART数字信号 |
| 输入压降 | < 1.2V |
| 输出信号 | 4 ~ 20 mA，，，，，HART数字信号 |
| 允许负载 | 80 ~ 800 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 0.005%F.S./℃ |
| 拨码设置 | S→a：关闭输出短开路故障检测功效 ；；；；；；；；S→b：翻开输出短开路故障检测功效 |
| 响应时间 | ≤ 2 ms |
| 事情功耗 | < 1.5 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧) ；；；；；；；；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，可毗连0区、1区、2区 ；；；；；；；；ⅡA、ⅡB、ⅡC ；；；；；；；；T4 ~ T6危险区的本装置备 |
| 故障状态 | 输出负载＜ 30 Ω，，，，，判断为短路故障 ；；；；；；；；输出负载＞ 8000 Ω，，，，，判断为开路故障。。 。。。。。。故障时，，，，，输入电流限制在1 mA以内，，，，，输出电流限制在约3 mA |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 28 V (1、2端子间) |
| Io | 93 mA (1、2端子间) |
| Po | 651 mW (1、2端子间) |
| Co | 0.08 μF (1、2端子间) |
| Lo | 4 mH (1、2端子间) |
