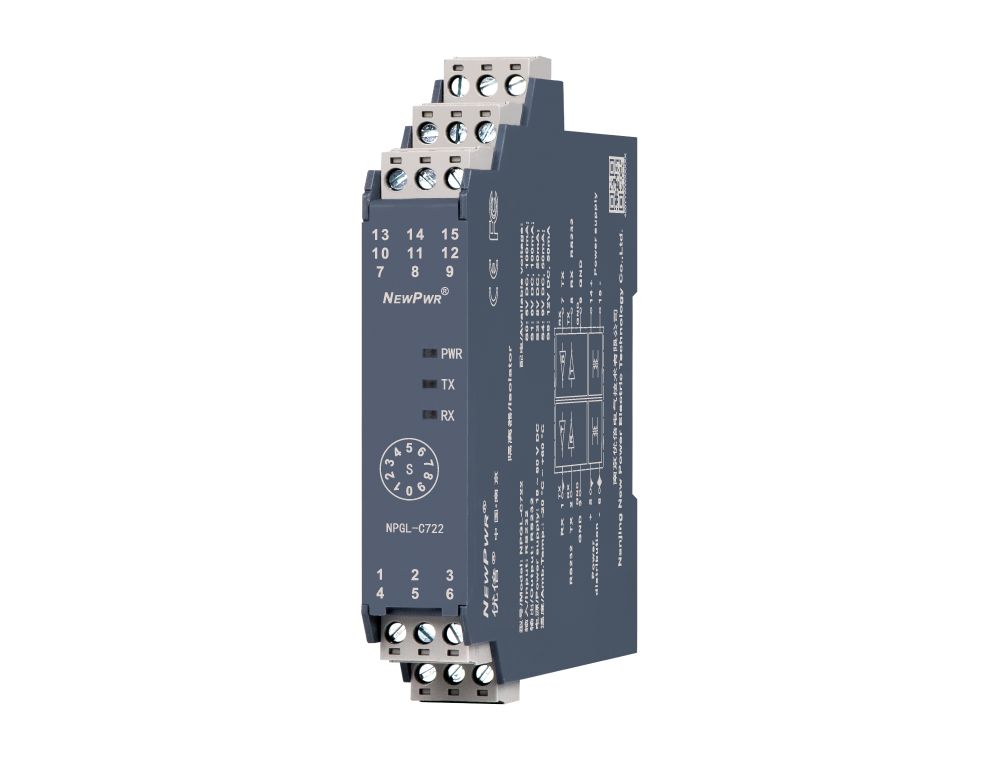

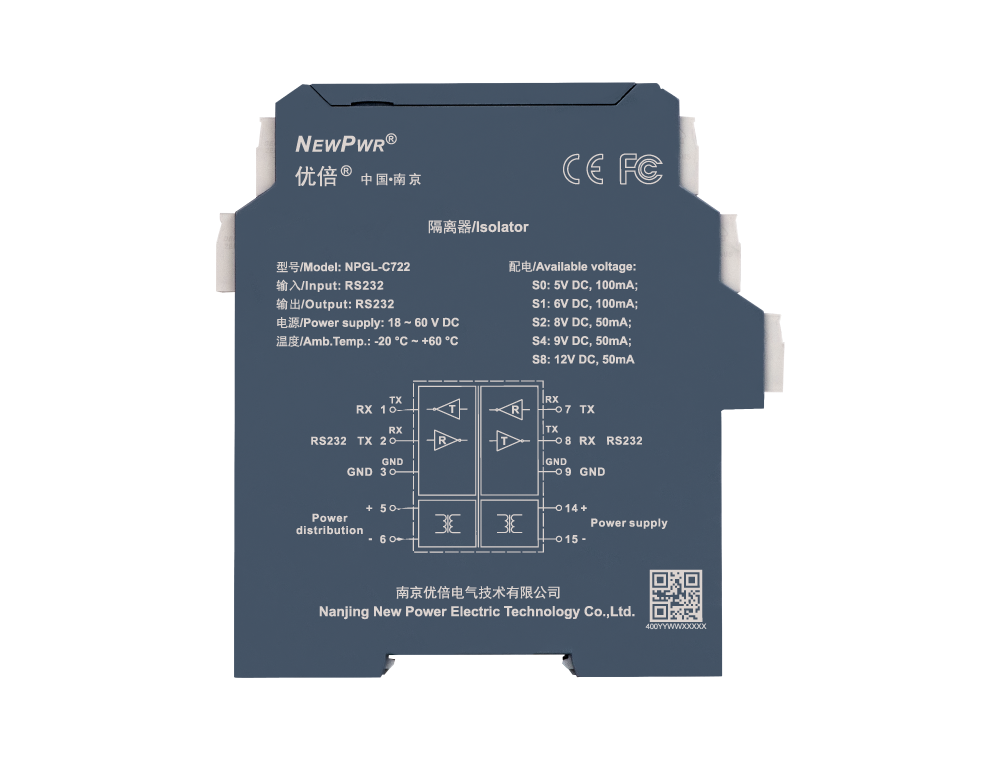

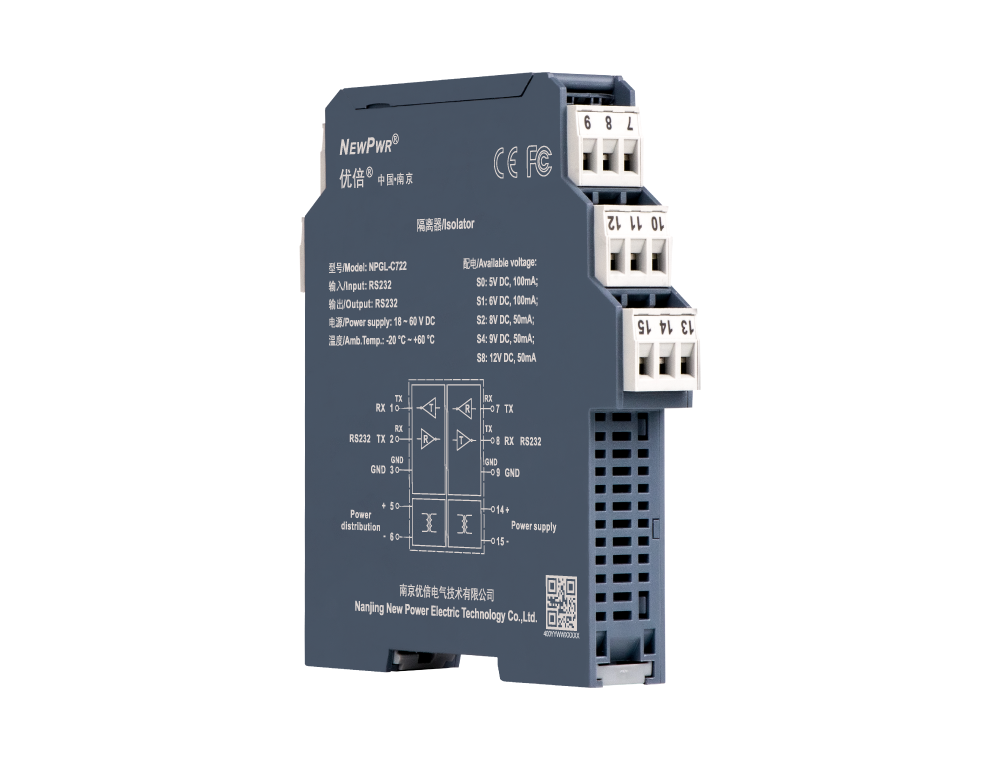

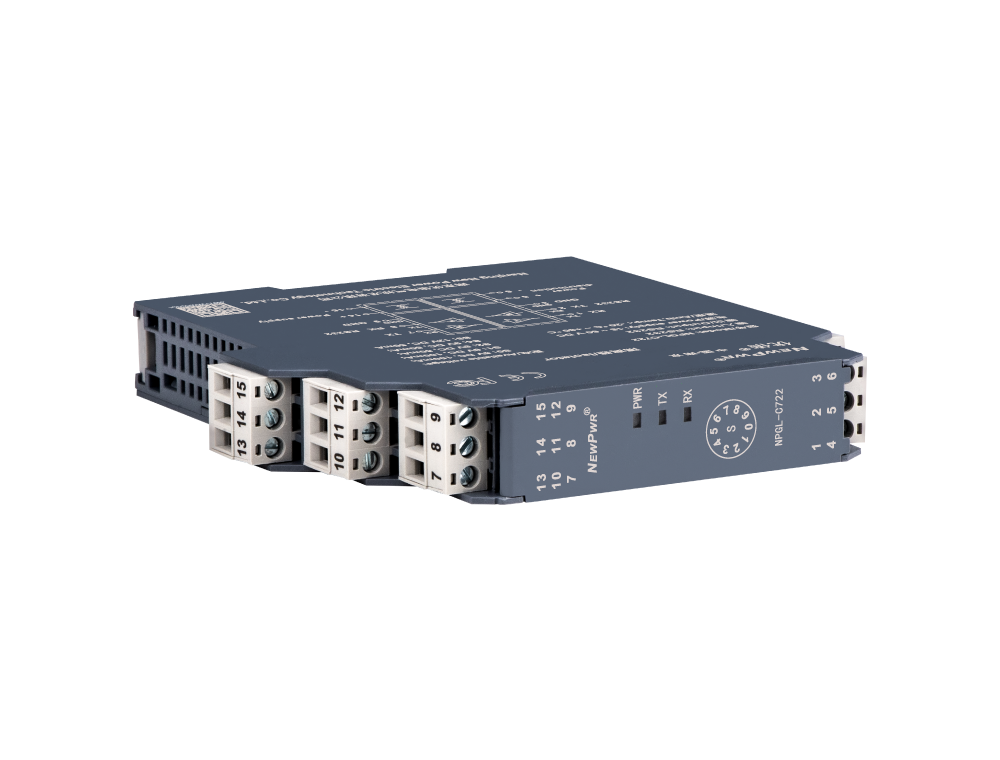

NPGL-C722

通讯输入隔离器，，，，，， 输入RS-232数字信号，，，，，， 经隔离输出RS-232数字信号举行双向通讯，，，，，，同时向现场仪表提供隔离电源。。 。。。。 。。该产品需要自力供电，，，，，，输入、输出和电源三端隔离。。 。。。。 。。

输入

输出

通道

供电

配电

分享
NPGL-C722

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS232
配电电压 详见旋码设置
配电误差 ± 10 %
输出
输出信号 RS232
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输延迟 ≤ 5 μs
传输速率 ≤ 56 kbps
基本参数
旋码设置 S0：5 V DC，，，，，，100 mA；；；；；；；S1：6 V DC，，，，，，100 mA；；；；；；；S2：8 V DC，，，，，，50 mA；；；；；；；S4：9 V DC，，，，，，50 mA；；；；；；；S8：12 V DC，，，，，，50 mA
事情功耗 ≤ 2 W（24 V，，，，，，8 V/9 V/12 V，，，，，，50 mA配电时）；；；；；；；≤ 3.5 W（24 V，，，，，，5 V/6 V，，，，，，100 mA配电时）
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
