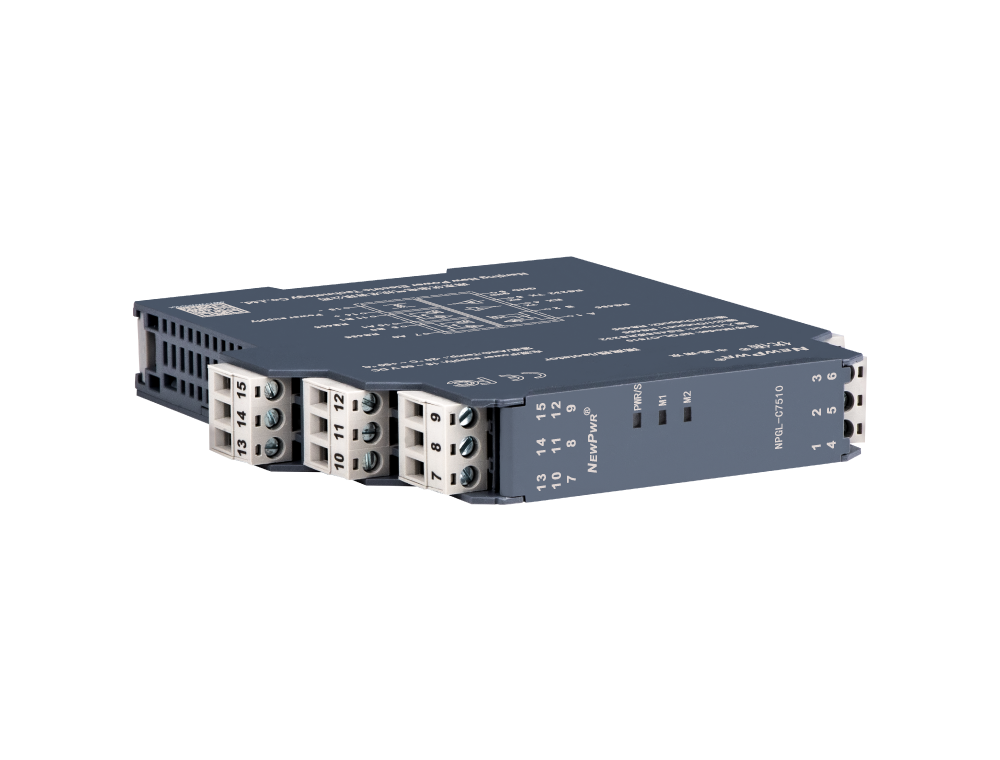

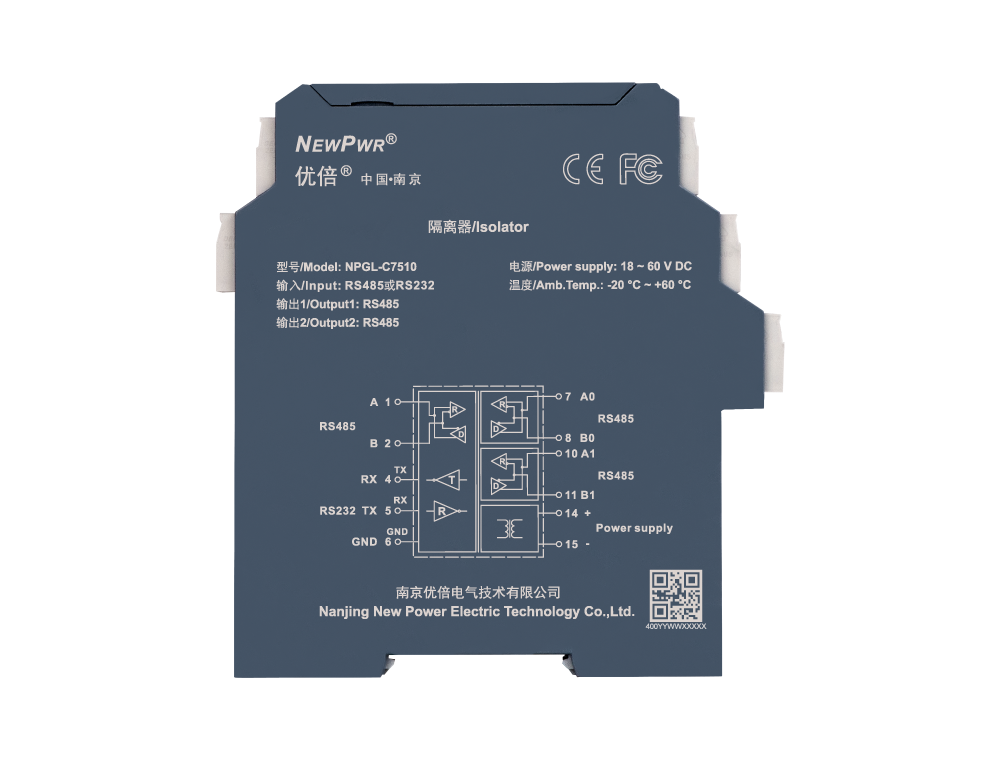

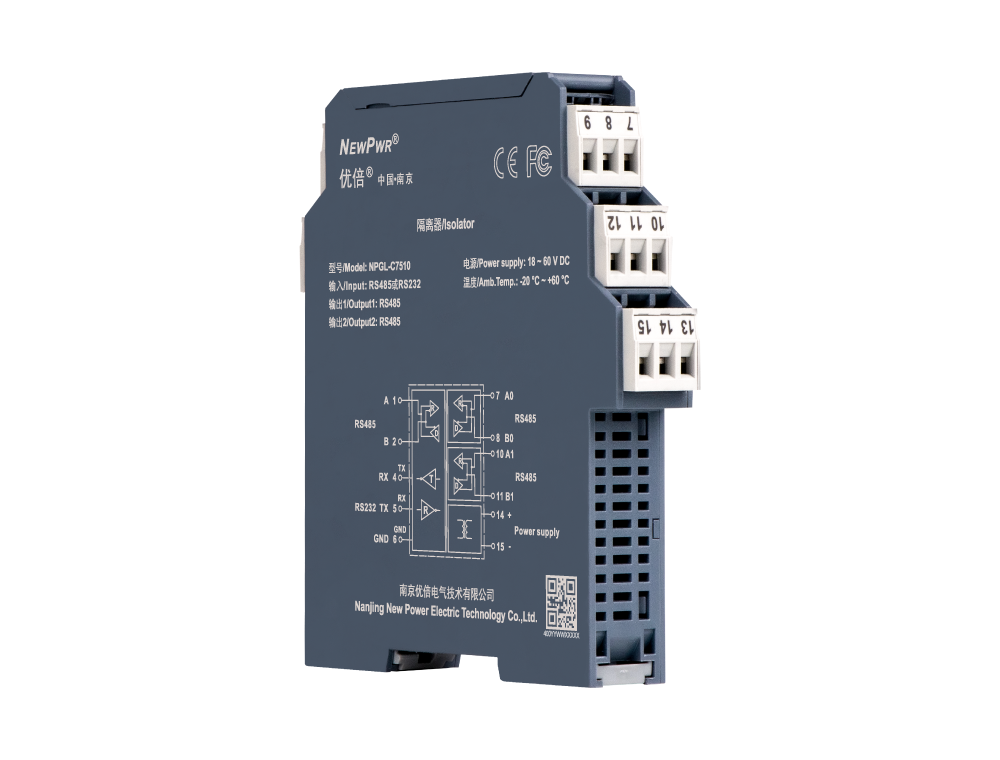

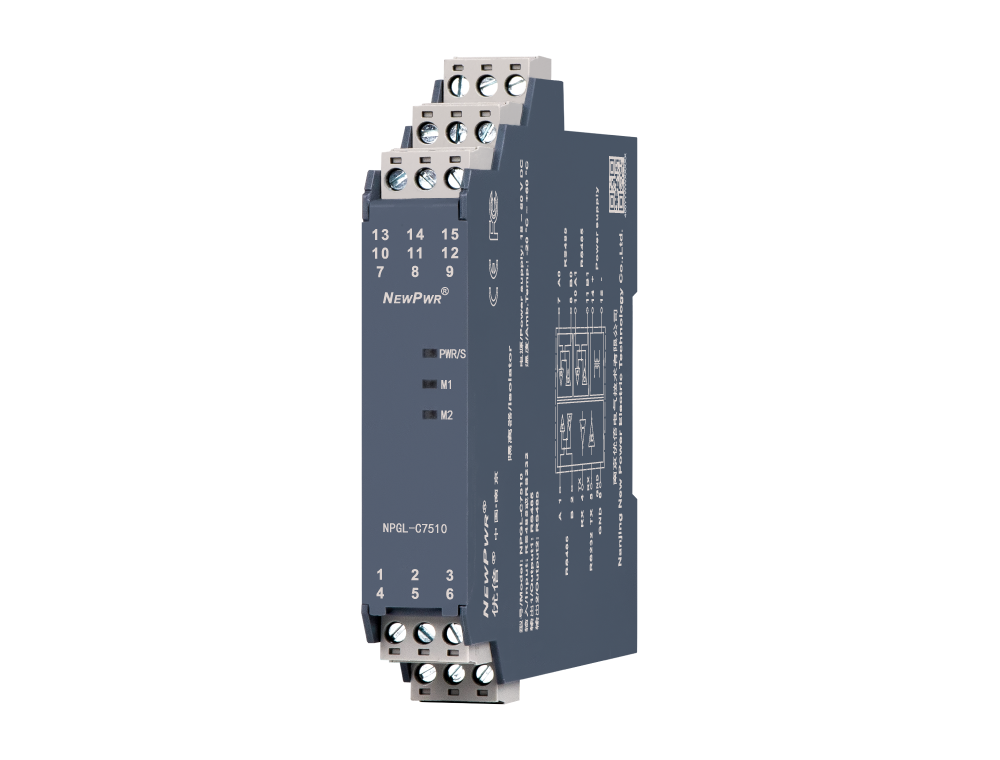

NPGL-C7510

智能工控网络路由器 ，，，，，实现了工业现场两路主机同时会见一台从机的功效。。。。。。。。主机为RS-485接口 ，，，，，从机可以为RS-485或RS-232接口。。。。。。。。该产品需要自力供电 ，，，，，输入、输出和电源三端隔离。。。。。。。。

输入

输出

通道

供电

配电

分享
NPGL-C7510

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 RS-485或RS-232 数字信号
输出
输出信号 两路RS-485 数字信号
超时时间 10 ~ 255 (默认: 255)
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输速率 1200 ~ 115200 bps (默认: 9600)
数据位 6 ~ 9 位 (默认: 8)
阻止位 1 ~ 2 位 (默认: 1)
校验位 无校验 ，，，，，奇校验 ，，，，，偶校验 (默认: 无校验)
基本参数
事情功耗 < 2W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
