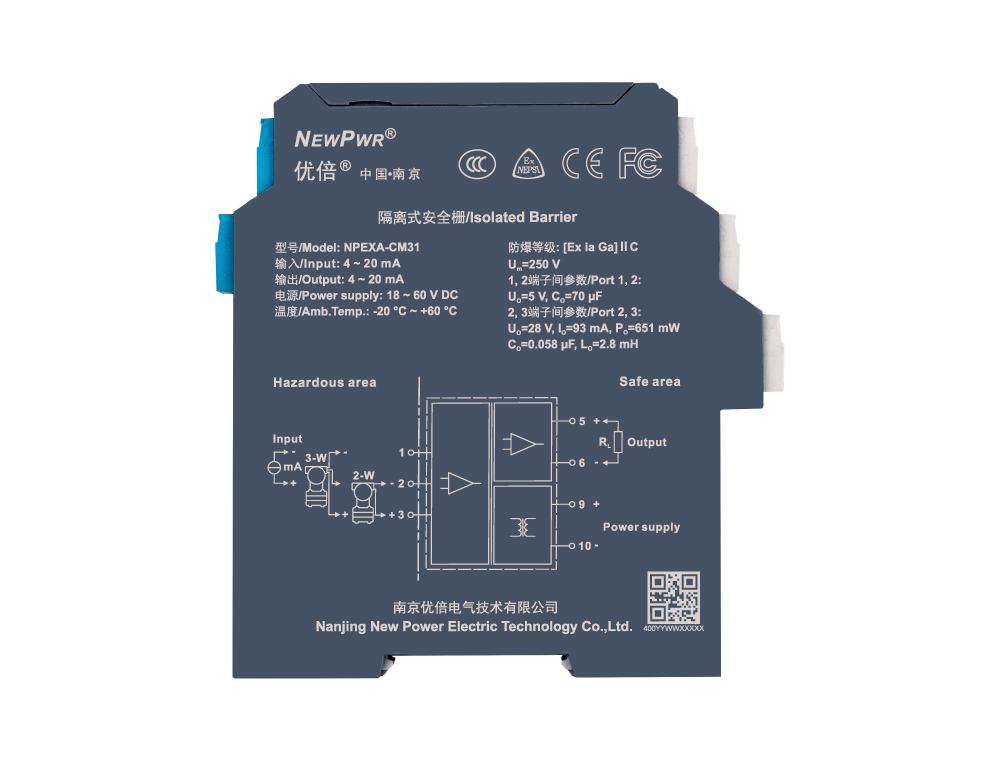

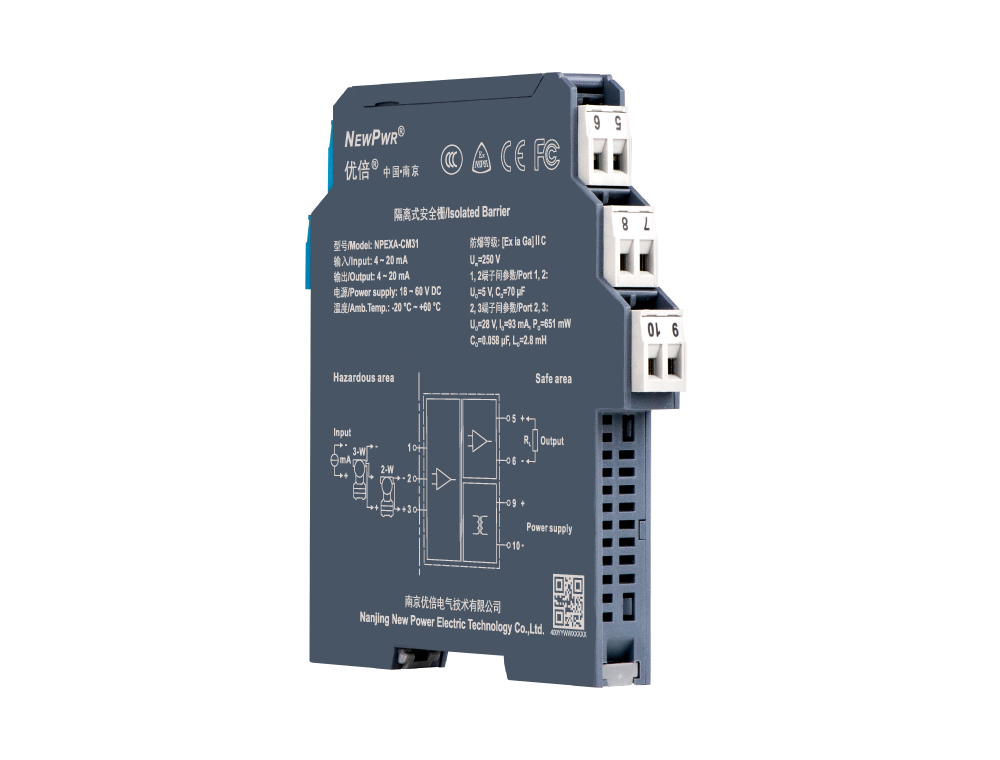

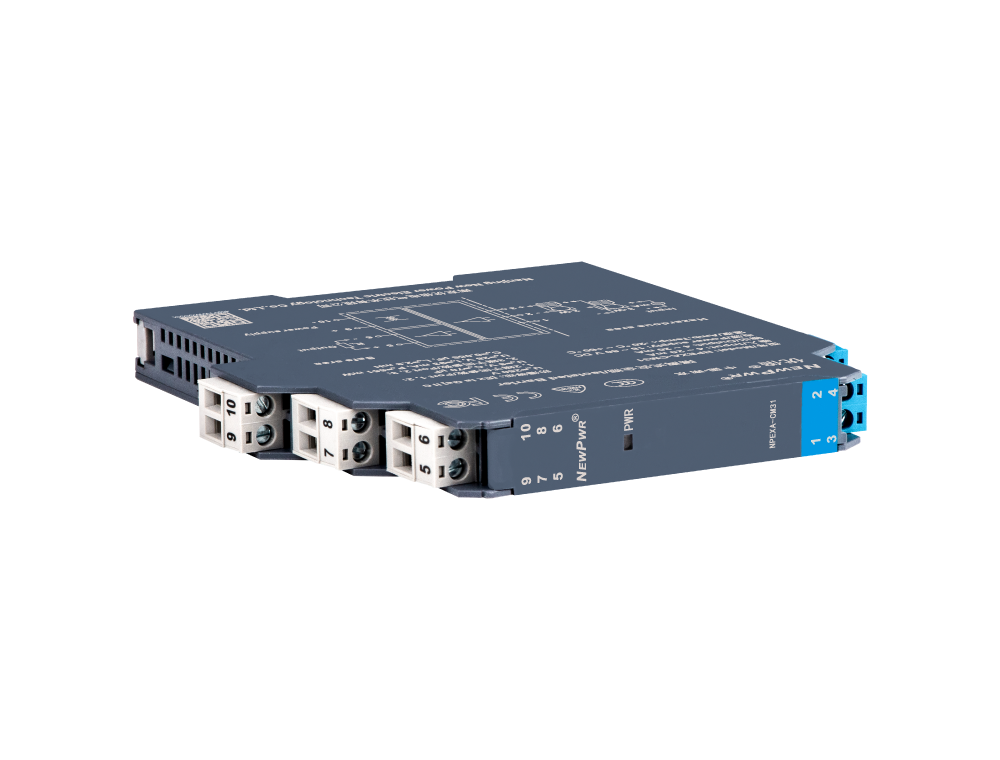

NPEXA-CM31
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 4 ~ 20 mA，，，，，HART数字信号 |
| 输入阻抗 | 约75 Ω |
| 配电电压 | 开路电压≤ 26 V，，，，，20 mA时输出电压≥ 16 V |
| 输出信号 | 4 ~ 20 mA，，，，，HART数字信号 |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 2 ms |
| 事情功耗 | 1.3 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，可毗连0区、1区、2区；；；；；；ⅡA、ⅡB、ⅡC；；；；；；T4 ~ T6危险区的本装置备 |
| 清静状态 | 输出信号小于3.6 mA或大于21.5 mA |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, SIL, CE, FCC, CCS, CCC |
| 装备类型 | Type A |
| 硬件故障裕度(HFT) | 0 |
| 操作模式 | 低/高 |
| 清静完整性品级 | SIL3 |
| λS (1 FIT=10-9/h) | 165.21 FIT |
| λDU (1 FIT=10-9/h) | 8.93 FIT |
| λDD (1 FIT=10-9/h) | 107.82 FIT |
| λTOTAL (1 FIT=10-9/h) | 281.86 FIT |
| SFF | 96.8% |
| PFDavg(T1=1Y) | 3.91E-05 |
| PFH | 8.93E-09 1/h |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 5 V (1、2端子间)；；；；；；28 V (2、3端子间) |
| Io | 93 mA (2、3端子间) |
| Po | 651 mW (2、3端子间) |
| Co | 70 μF (1、2端子间)；；；；；；0.058 μF (2、3端子间) |
| Lo | 2.8 mH (2、3端子间) |
