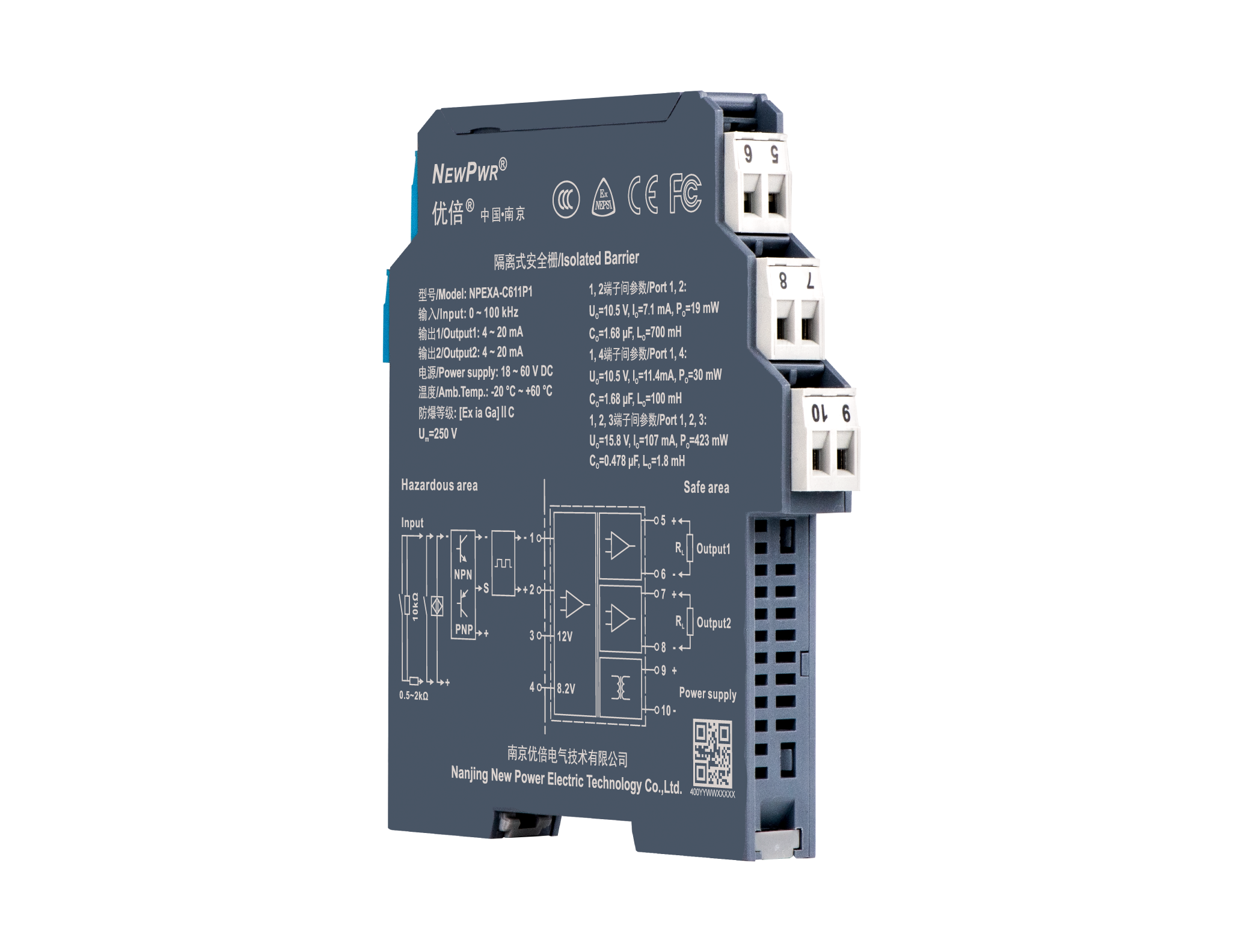

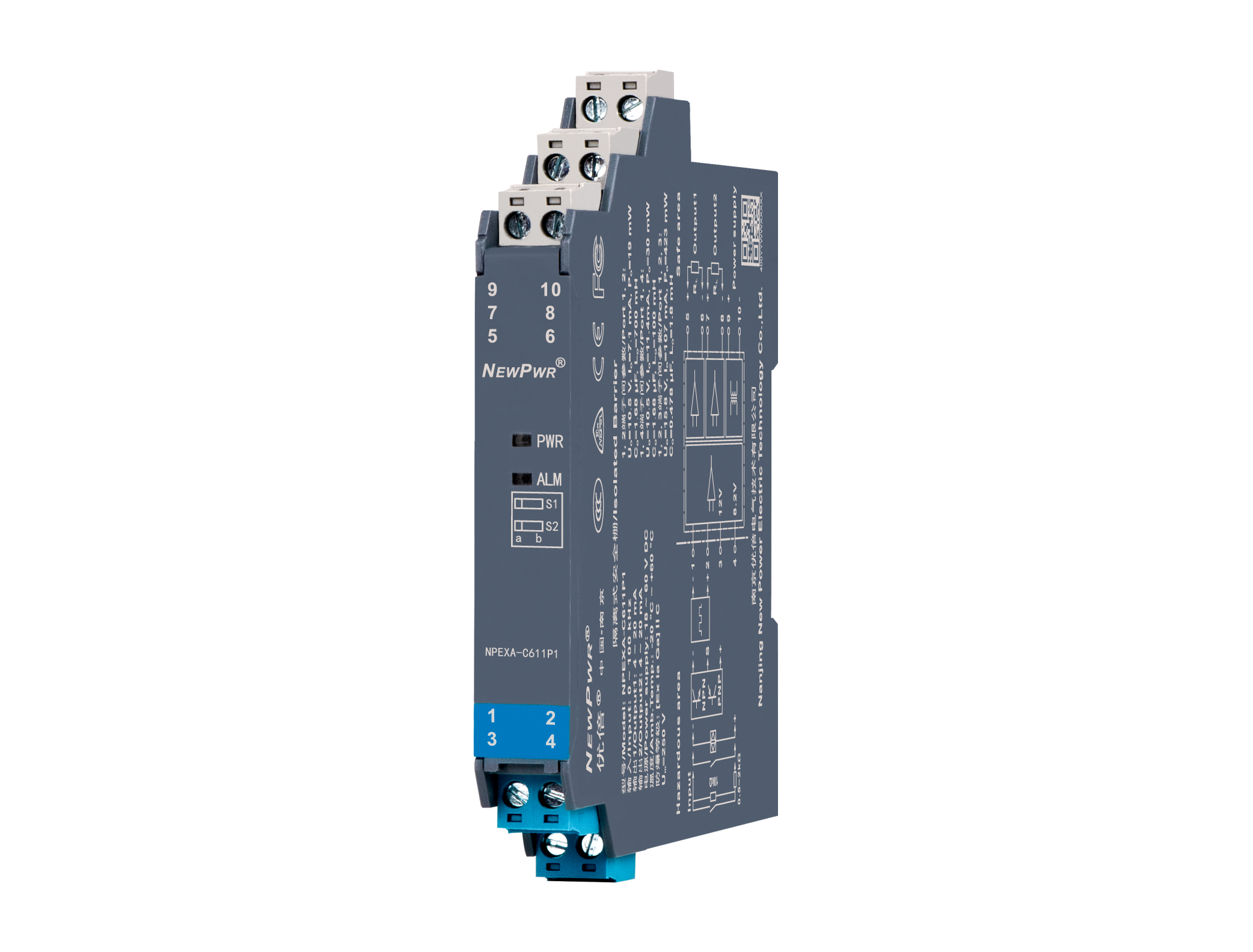

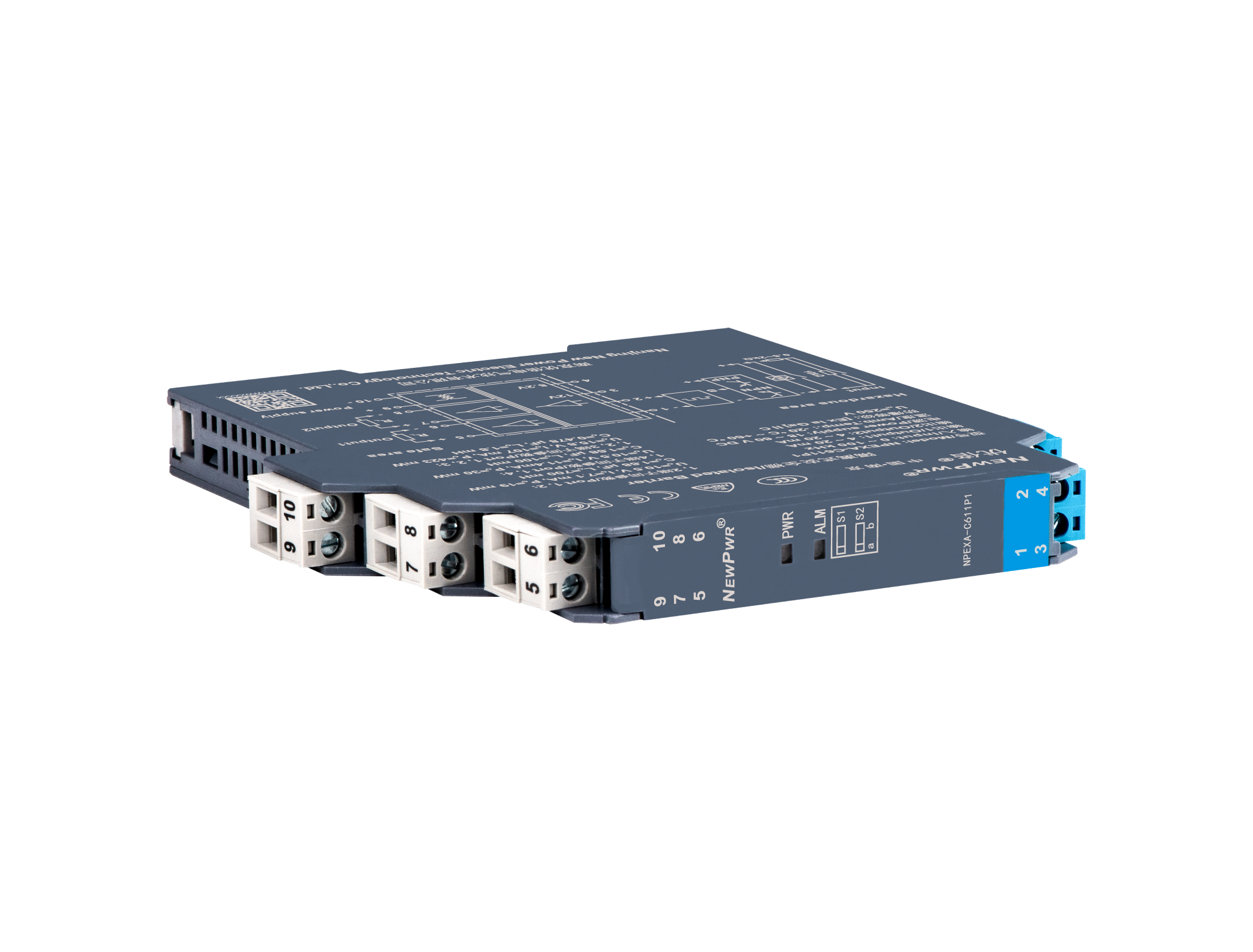

NPEXA-C611P1
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 频率信号输入，，，， ，，最小触发电平：1Vp-p，，，， ，，最大输入电平：30Vp-p，，，， ，，频率规模：0 ~ 100 kHz，，，， ，， 脉冲宽度：≥ 5 μs； ；；；；； ； ；三线制PNP或NPN输入，，，， ，，传感器配电：12 V，，，， ，，电流：≤ 20 mA，，，， ，，频率规模：0 ~ 100 kHz； ；；；；； ； ；干接点或NAMUR开关输入，，，， ，，配电电压：约8.2 V，，，， ，，短路电流：约8 mA，，，， ，，频率规模：0 ~ 10 kHz |
| 配电电压 | 12 V DC，，，， ，，20 mA时输出电压≥ 9 V |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 2 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)； ；；；；； ； ；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，， ，，可毗连0区、1区、2区； ；；；；； ； ；ⅡA、ⅡB、ⅡC、ⅢC； ；；；；； ； ；T4 ~ T6危险区的本装置备 |
| 故障状态 | 输入断线，，，， ，，LED闪灼； ；；；；； ； ；输入超量程，，，， ，，LED长亮 。。。。。。输入断线或超量程时，，，， ，，输出电流0 ~ 22 mA规模可设置（默认追随输入） |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga] ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2/4端子间)； ；；；；； ； ；15.8 V (1、3端子间) |
| Io | 11.4 mA (1、2/4端子间)； ；；；；； ； ；107 mA (1、3端子间) |
| Po | 30 mW (1、2/4端子间)； ；；；；； ； ；423 mW (1、3端子间) |
| Co (ⅡC) | 2.3 μF (1、2/4端子间)； ；；；；； ； ；0.478 μF (1、3端子间) |
| Lo (ⅡC) | 100 mH (1、2/4端子间)； ；；；；； ； ；1.8 mH (1、3端子间) |
