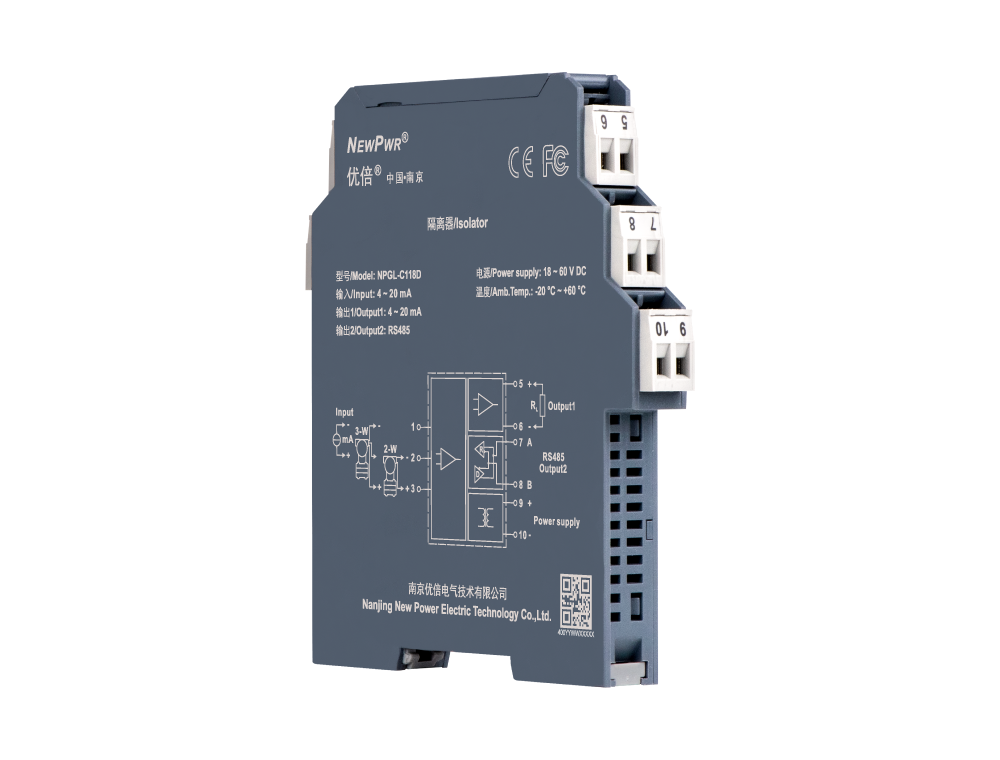

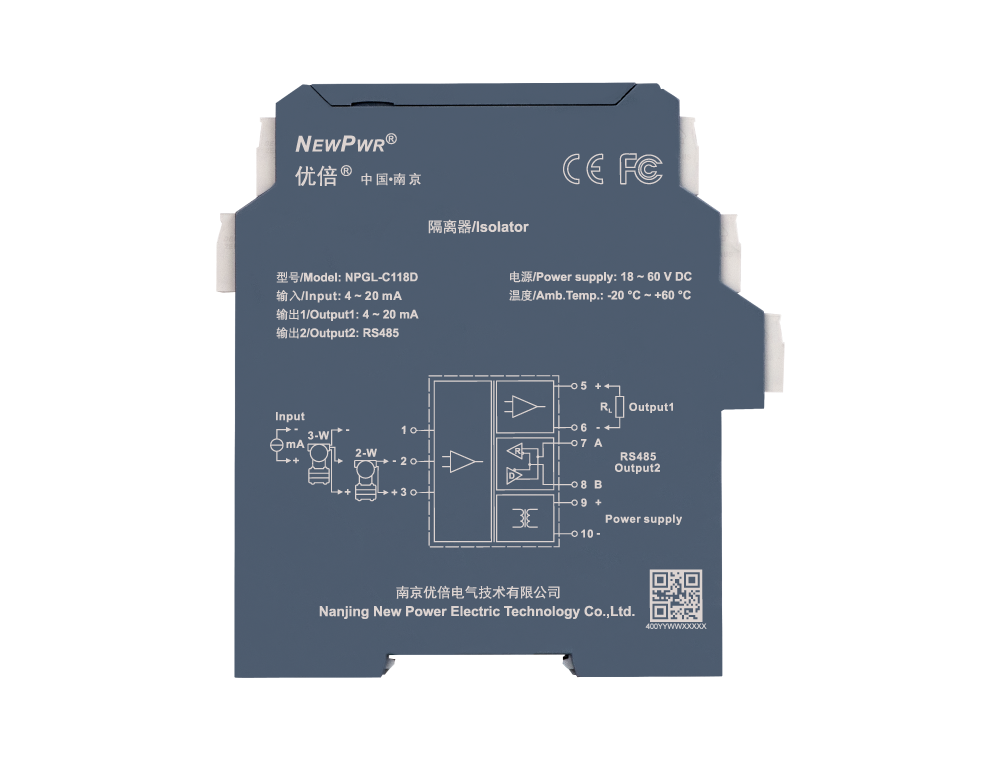

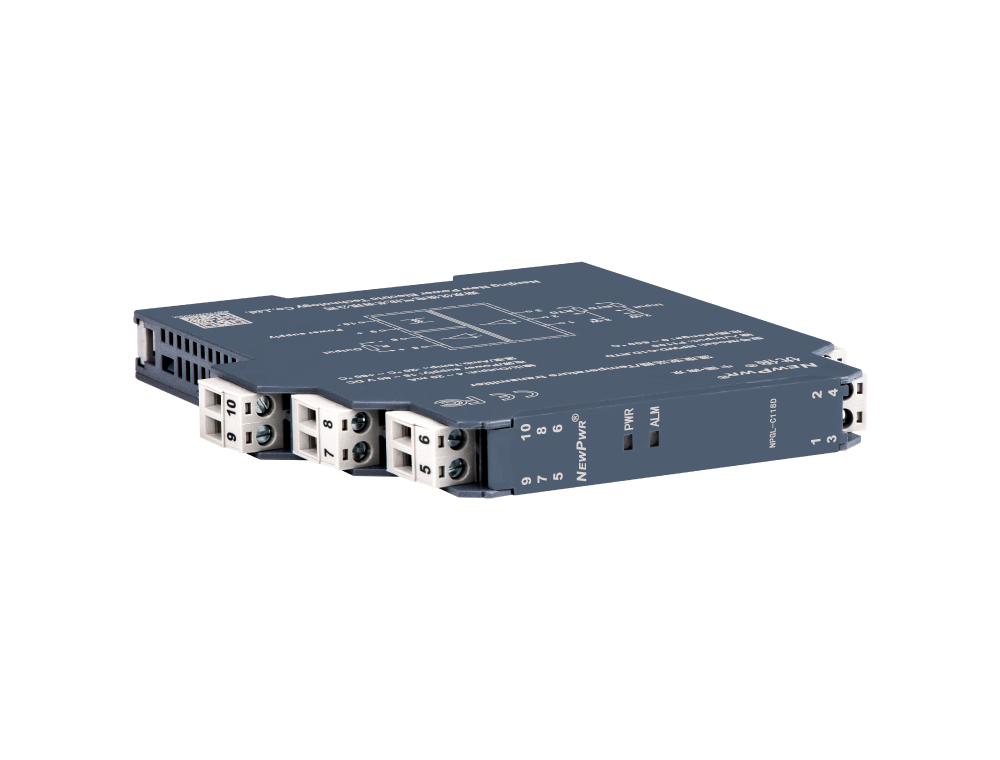

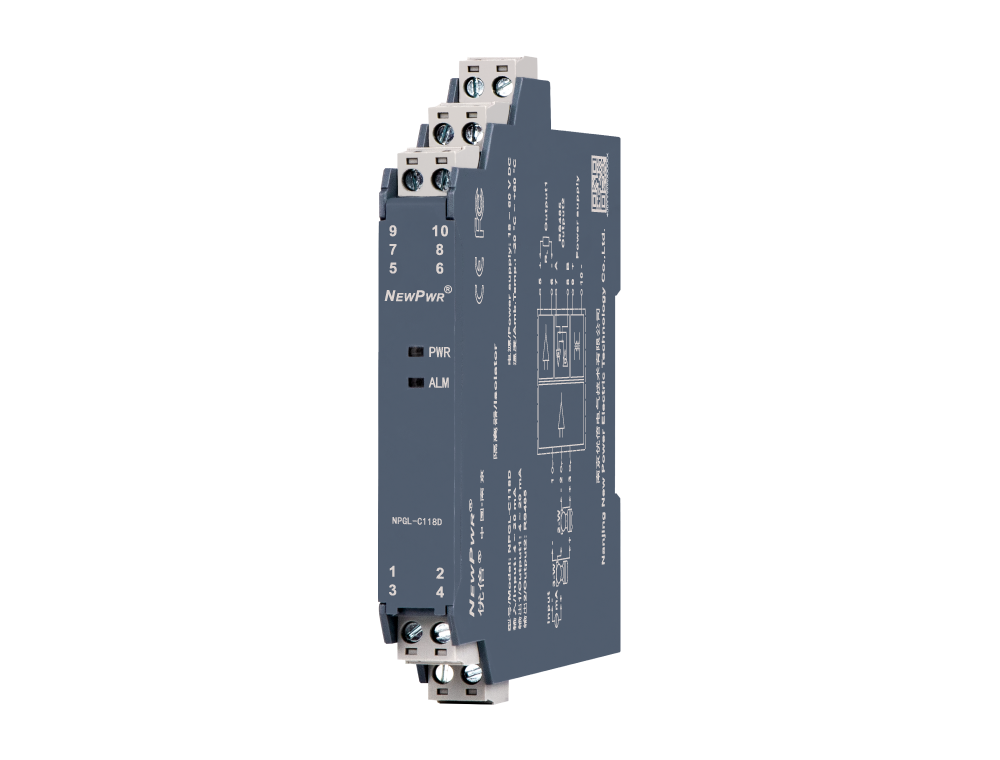

NPGL-C118D
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 4 ~ 20 mA |
| 输入阻抗 | 约100Ω |
| 配电电压 | 开路电压≤ 26 V，，， ，， ，20 mA时输出电压≥ 22 V |
| 输出信号 | 输出1：4 ~ 20 mA；；；；；； ；；输出2：RS485 |
| 允许负载 | RL ≤ 550 Ω |
| 通讯参数 | MODBUS-RTU，，， ，， ，距离≤ 1000 m，，， ，， ，节点数≤ 32 |
| 波特率 | ≤ 19.2 kbps |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 1.6 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不特殊指明的情形下，，， ，， ，无论输入信号泛起何种故障状态，，， ，， ，在满量程规模内输出均追随输入信号转变 (4 ~ 20 mA输入断线或短路除外，，， ，， ，此时输出0 V/mA)，，， ，， ，但最大不凌驾输出量程上限的110% (如0 ~ 20 mA输出时，，， ，， ，最小输出可为0 mA，，， ，， ，最大不凌驾22 mA) |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
