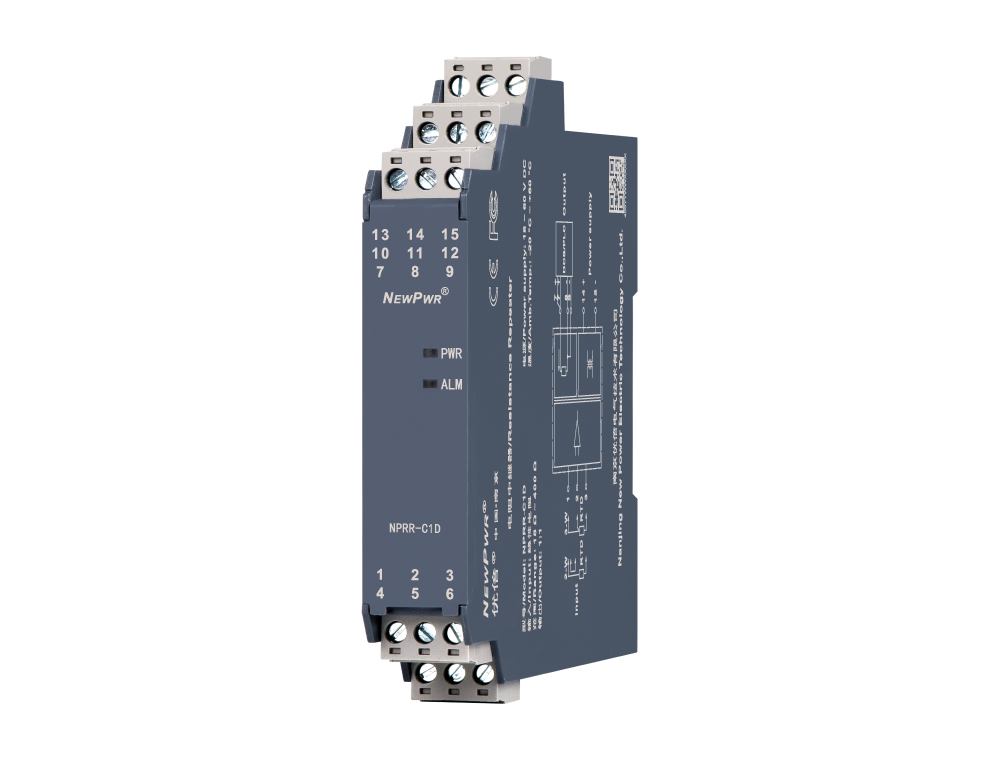

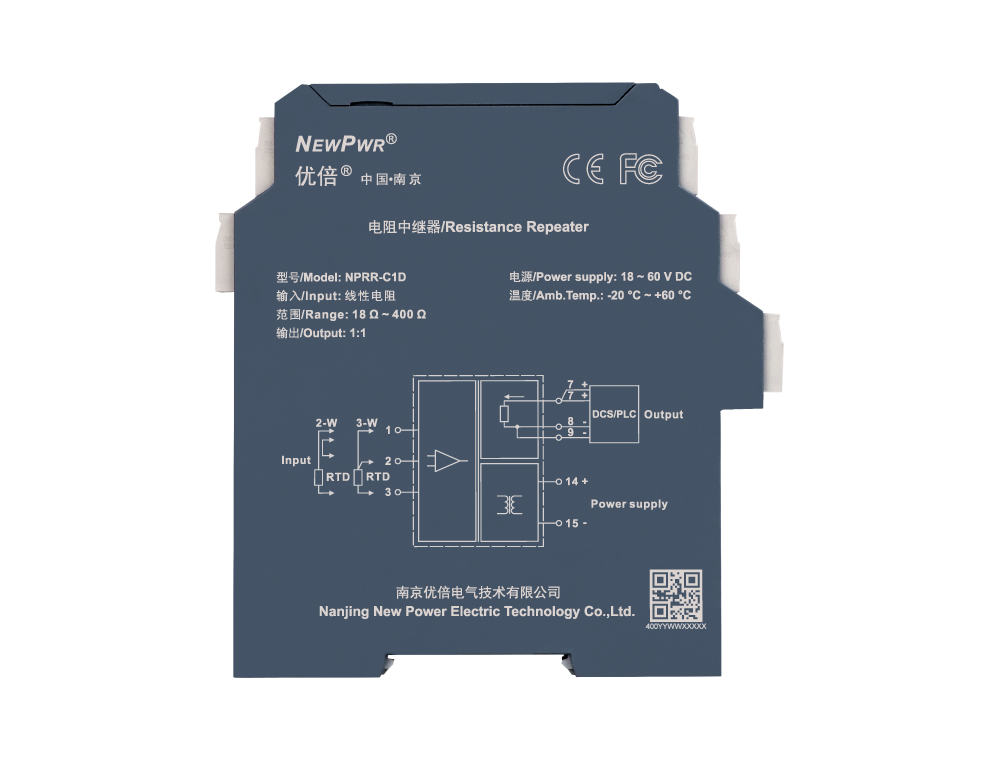

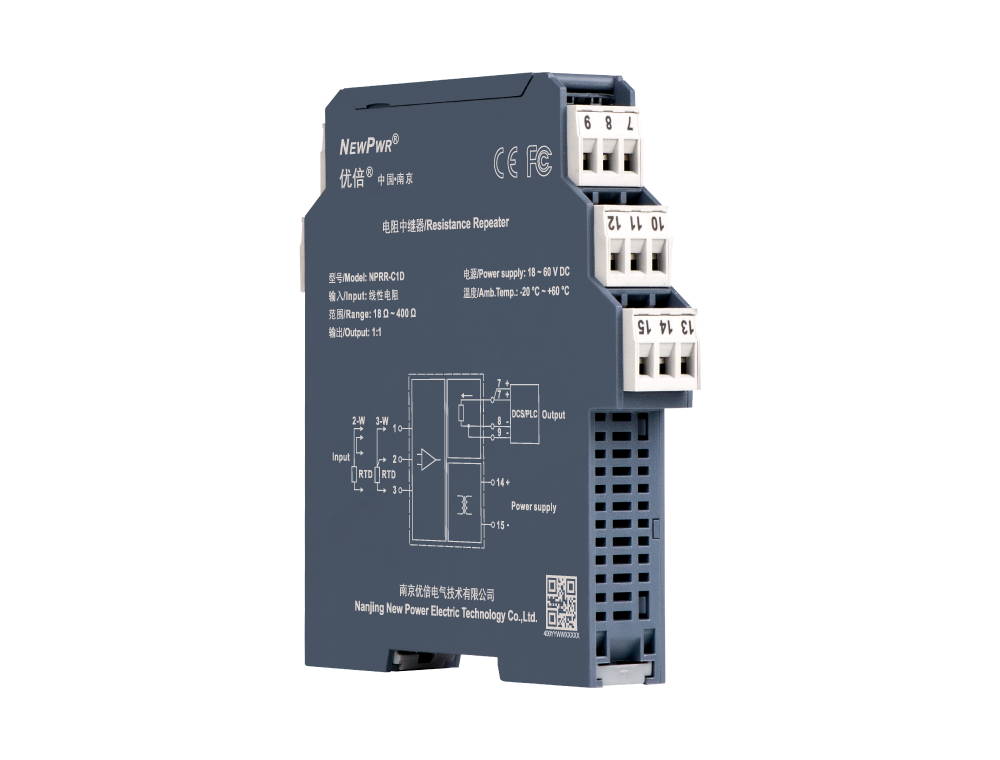

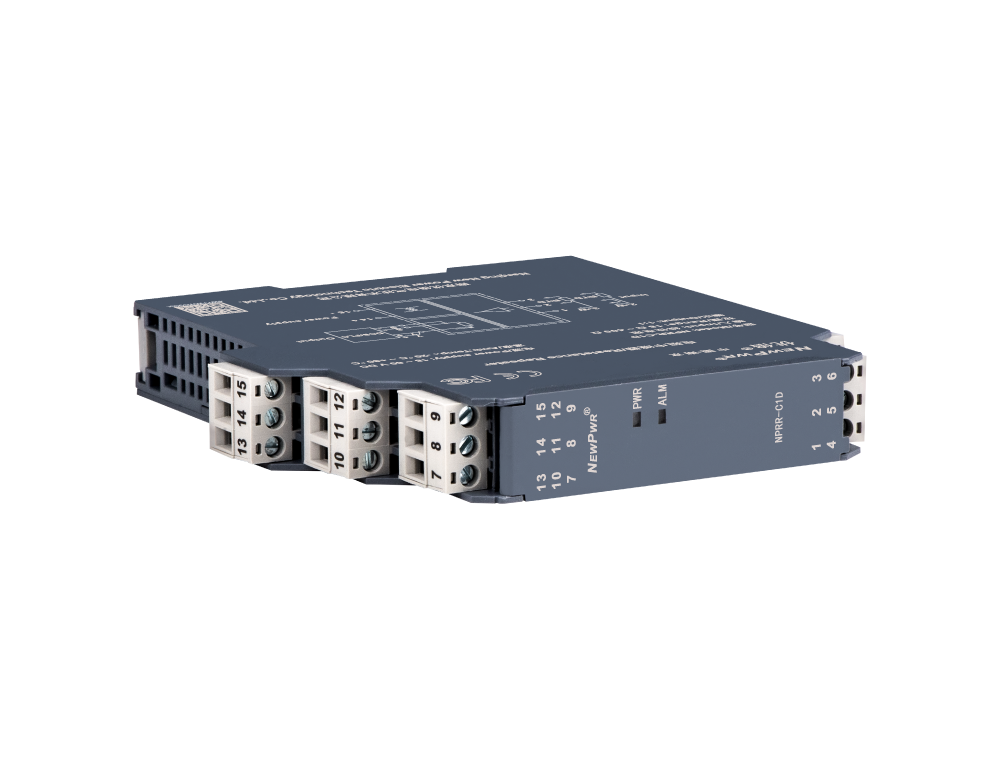

NPRR-C1D

电阻中继器，，，，，，，，将电阻信号，，，，，，，，经隔离输出1：1电阻信号。。。。。。。该产品需要自力供电，，，，，，，，输入、输出和电源三端隔离。。。。。。。

输入

输出（详细型号见型谱）

通道

供电

分享
NPRR-C1D

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 18 ~ 400 Ω
引线电阻 ≤ 20 Ω/线
输出
输出信号 1 : 1
激励电流 0.1 ~ 10 mA
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输精度 激励电流0.5 ~ 10 mA，，，，，，，，精度±0.1 %F.S.或＜ 0.2 Ω (取最大值)；；；；；；；；电阻传输精度随激励电流减小而下降
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
事情功耗 0.4 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态形貌
输出状态 在用户不特殊指明的情形下，，，，，，，，无论输入信号泛起何种故障状态，，，，，，，，在满量程规模内输出均追随输入信号转变 (断线除外，，，，，，，，断线输出约16 Ω)，，，，，，，，但最大不凌驾430 Ω
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
