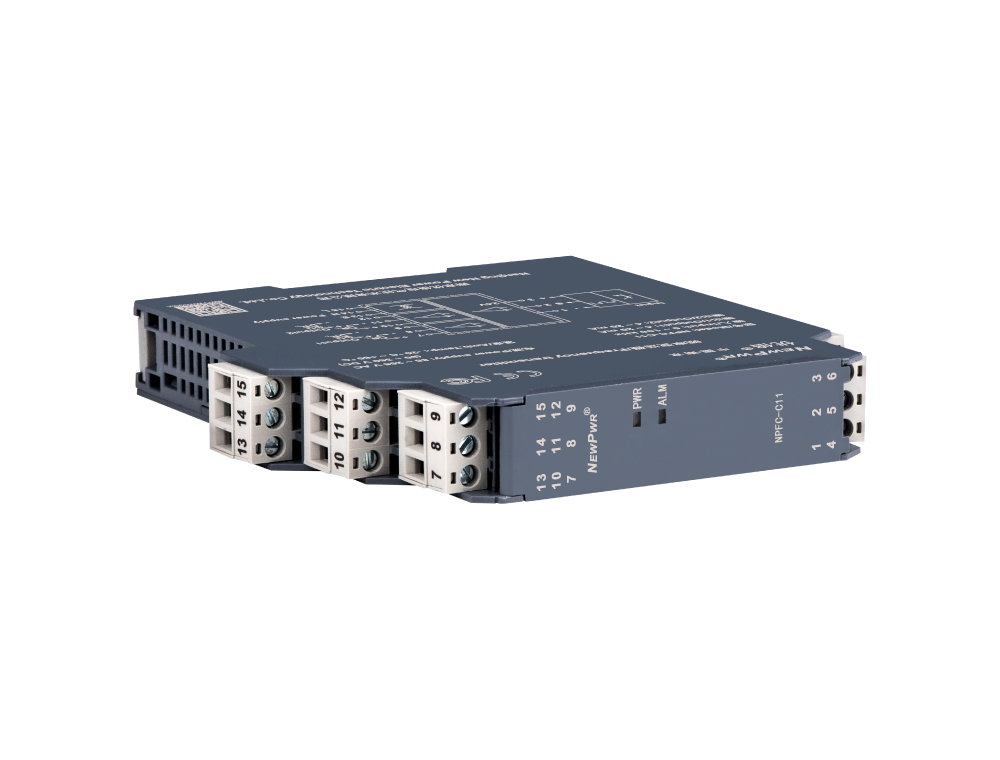

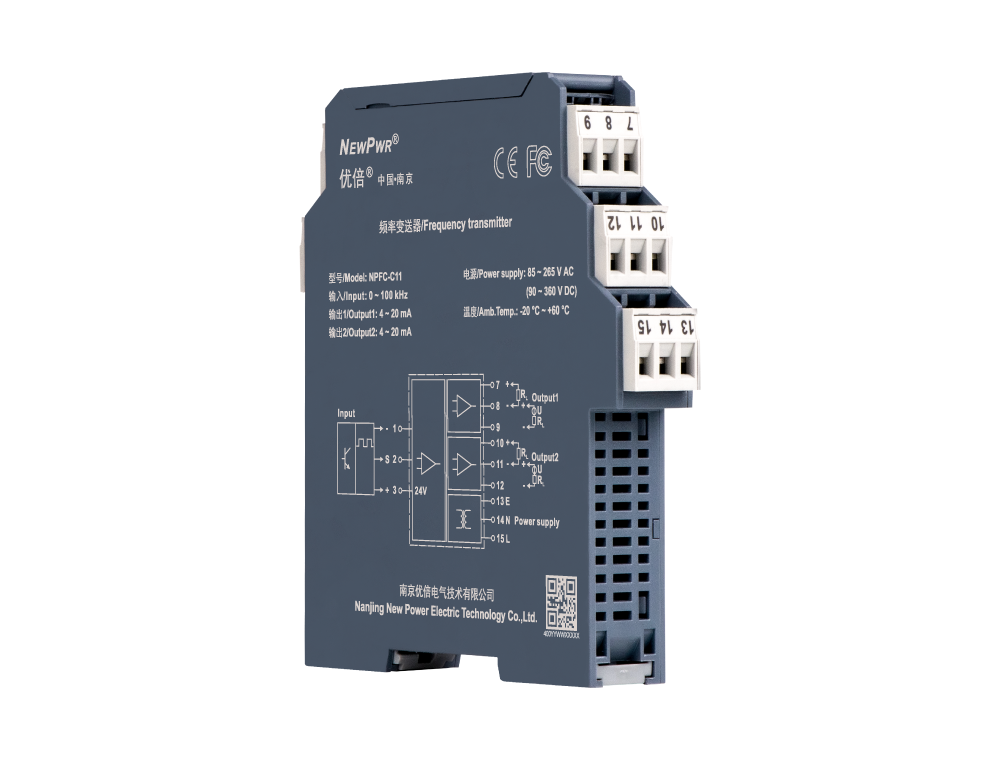

NPFC-C11

频率变送器，，，， ，，，，输入频率脉冲信号，，，， ，，，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，，， ，，，，详细型号见型谱)。。。。。。。。该产品需要自力供电，，，， ，，，，输入、输出和电源三端隔离，，，， ，，，，具有在线故障自诊断功效，，，， ，，，，可以通过PC端或手持编程器对频率脉冲信号的丈量量程和输出信号类型等举行组态设置。。。。。。。。

输入

输出（详细型号见型谱）

通道

供电

配电

分享
NPFC-C11

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 85V AC ~ 265 V AC (90 V DC ~ 360 V DC)
输入
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平：0 ~ 2 V，，，， ，，，，高电平：4 ~ 30 V（接受客户定制）
配电电压 24 V DC，，，， ，，，，20 mA时输出电压≥ 23 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
事情功耗 ≤ 2.5 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态形貌
故障状态 输入断线，，，， ，，，，LED闪灼；；；；；；；输入超量程，，，， ，，，，LED长亮。。。。。。。。输入断线或超量程时，，，， ，，，，输出电流0 ~ 22 mA规模可设置（默认追随输入）
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
