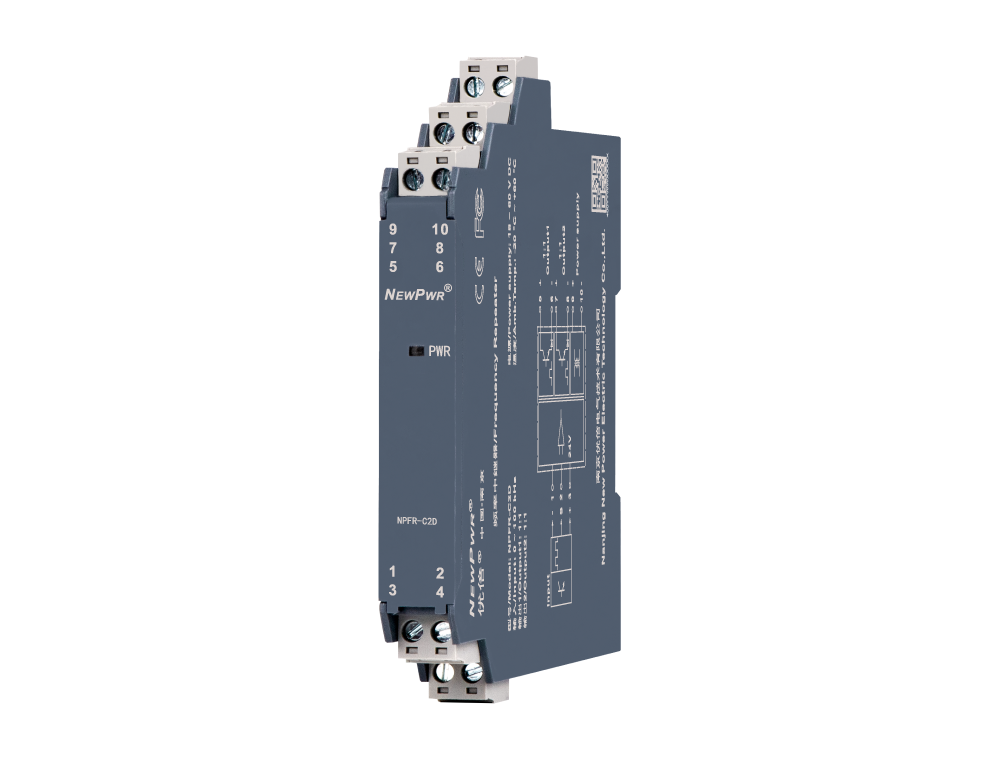

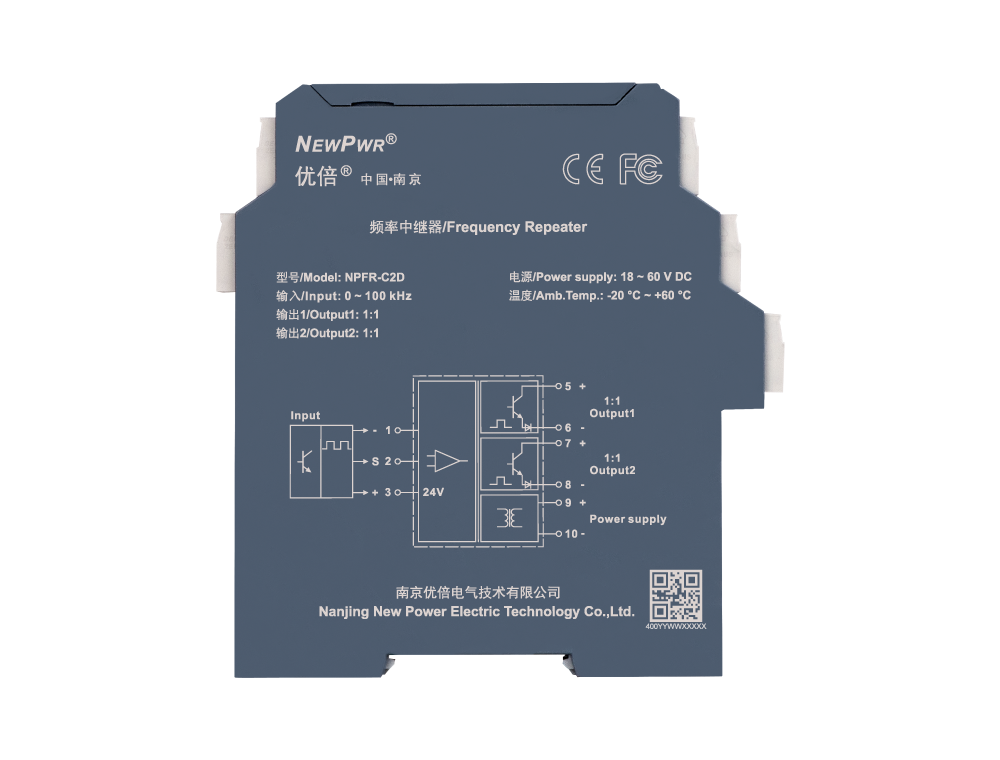

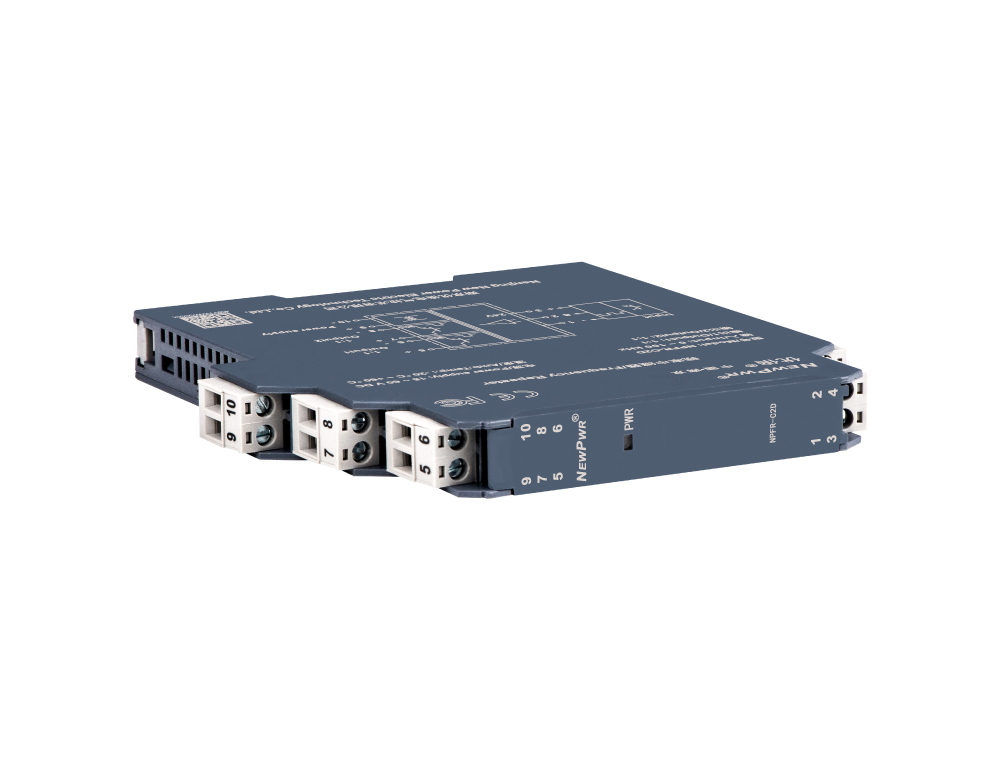

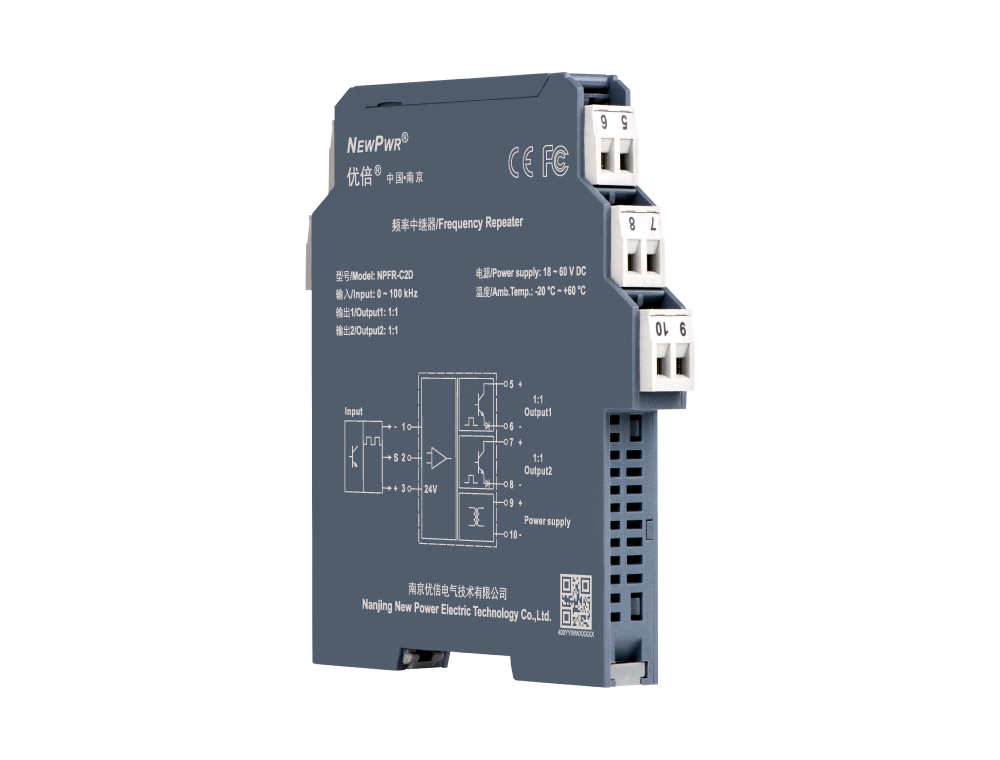

NPFR-C2D
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 频率脉冲信号 0.1 Hz ~ 100 kHz |
| 脉冲宽度 | ≥ 5 μs |
| 输入阻抗 | ≥ 10 kΩ |
| 信号触发 | 低电平：0 ~ 2 V，，，，，，，，高电平：4 ~ 30 V（接受客户定制） |
| 配电电压 | 24 V DC，，，，，，，，20 mA时输出电压≥ 22 V (默认) ；；；；；；； ；12 V DC，，，，，，，，20 mA时输出电压≥ 11 V |
| 输出信号 | 集电极输出高电平：VCC（≤ 30 V），，，，，，，，低电平：≤ 2 V，，，，，，，，驱动电流：≤ 10 mA；；；；；；； ；发射极输出高电平：VCC - 2 V，，，，，，，，低电平：≤ 0.5 V，，，，，，，，驱动电流：≤ 10 mA；；；；；；； ；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V，，，，，，，，低电平：VL ≤ 2 V，，，，，，，，负载电阻：≥ 2 kΩ |
| 事情功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
