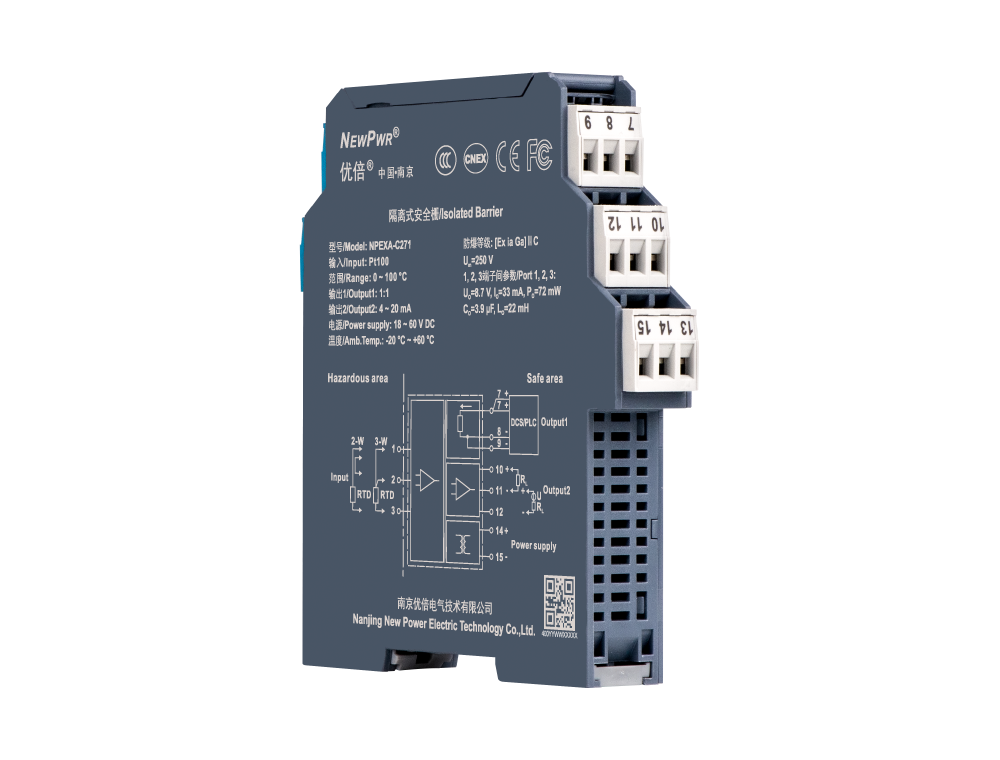

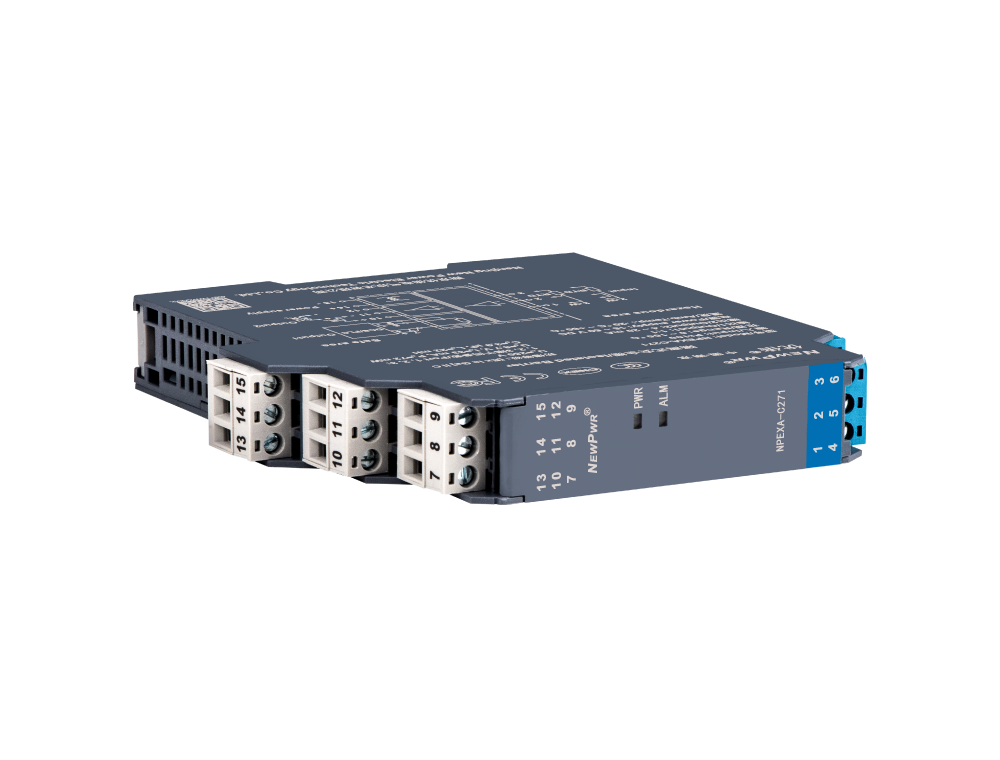

NPEXA-C271
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 输出1：1 : 1 Ω；；；；；；；输出2：4 ~ 20 mA |
| 激励电流 | 0.1 ~ 10 mA |
| 允许负载 | 输出2：RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 输出1：激励电流0.5 ~ 10 mA，，，，，精度±0.1 %F.S或＜ 0.2 Ω (取最大值)；；；；；；；电阻传输精度随激励电流减小而下降；；；；；；； 输出2：＜300 ℃，，，，，±0.1 ℃；；；；；；；≥100 ℃，，，，，±0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 1 W |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；；；；≥ 1500 V AC (电源与非本安侧) |
| 电磁兼容 | IEC 61326-3-1 |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，可毗连0区、1区、2区；；；；；；；ⅡA、ⅡB、ⅡC；；；；；；；T4 ~ T6危险区的本装置备 |
| 输出状态 | 在用户不特殊指明的情形下，，，，，无论输入信号泛起何种故障状态 (断线除外，，，，，断线输出1约16 Ω，，，，，断线输出2为0 V/mA)，，，，，在满量程规模内输出均追随输入信号转变，，，，，输出1最大不凌驾输出上限430 Ω，，，，，输出2最大不凌驾输出量程上限的110% (如输出2为0 ~ 20 mA输出时，，，，，最小输出可为0 mA，，，，，最大不凌驾22 mA) |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 8.7 V (1、2、3端子间) |
| Io | 33 mA (1、2、3端子间) |
| Po | 72 mW (1、2、3端子间) |
| Co | 3.9 μF (1、2、3端子间) |
| Lo | 22 mH (1、2、3端子间) |
