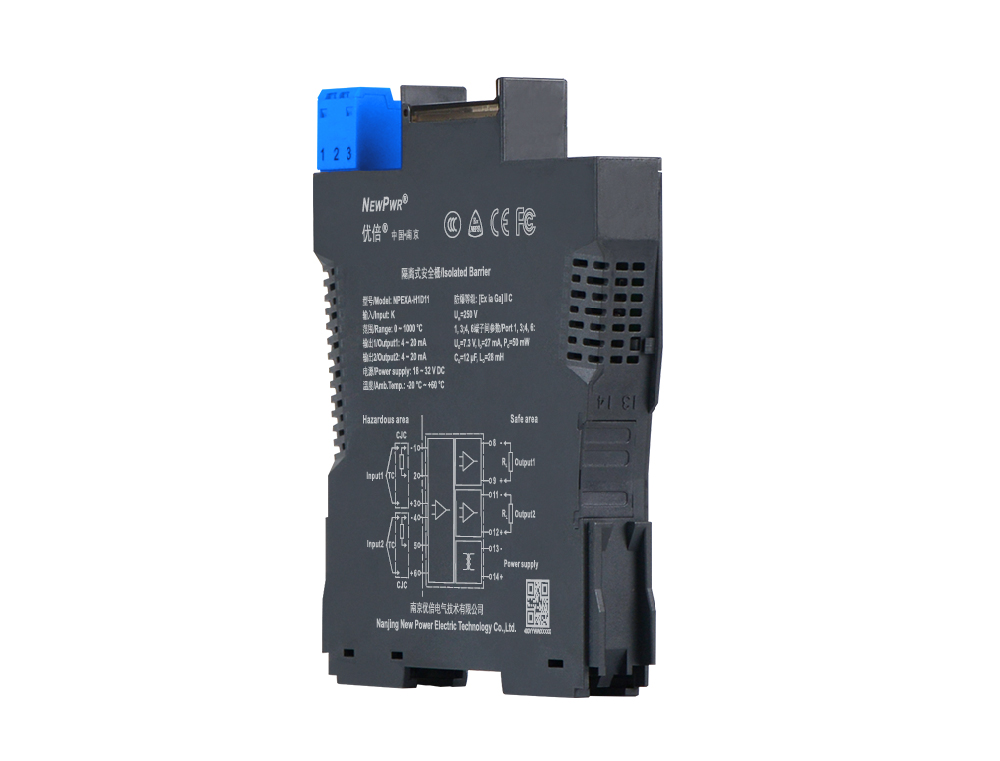

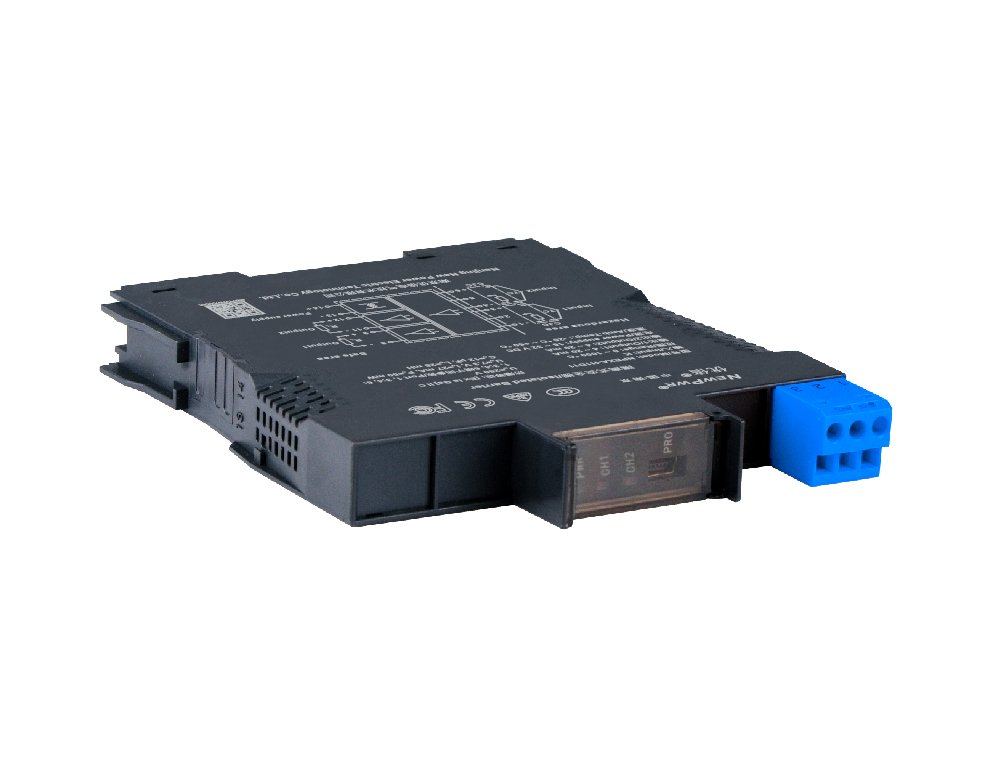

NPEXA-H1D11

热电偶输入清静栅，，，，，将危险区的热电偶信号，，，，，经隔离转换为4~20mA电流信号输出到清静区(其他输出信号类型产品，，，，，详细型号见型谱)，，，，，外置冷端赔偿端子。。。。。该产品输入、输出和电源三端隔离，，，，，具有在线故障自诊断功效，，，，，可以通过PC端或手持编程器对电偶类型、温怀抱程等举行组态设置。。。。。
PA国际厅(中国区)官方网站-PlayAce PA国际厅(中国区)官方网站-PlayAce

输入

输出（详细型号见型谱）

通道

供电

分享
NPEXA-H1D11

【焦点手艺】


【装置与拆卸】





清静栅装置                                                        清静栅拆卸

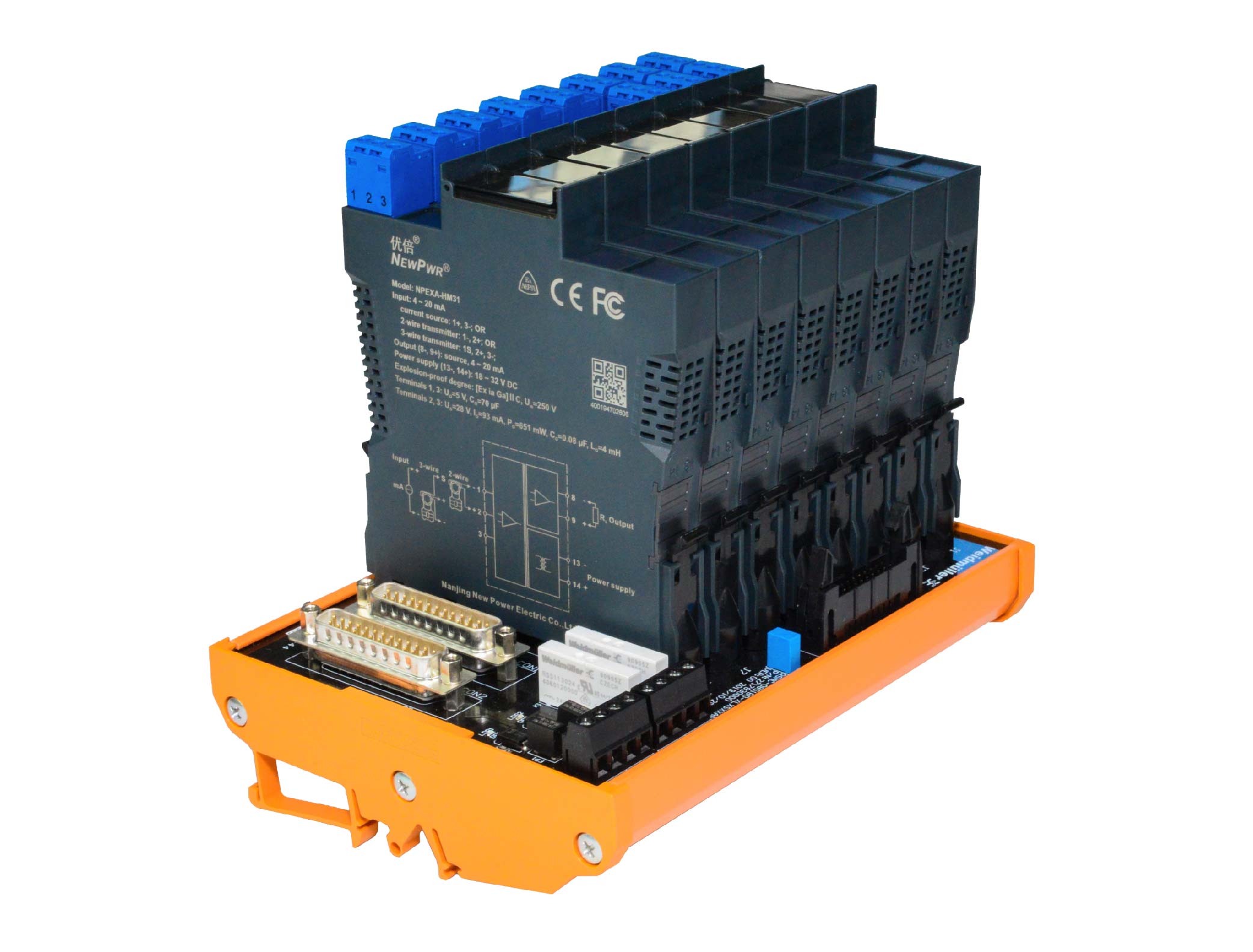

底板装置                                                          底板拆卸


【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 热电偶
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 500 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃，，，，，±0.3 ℃ ≥300 ℃，，，，，±0.1 %F.S.
E -120 ℃ ~ +1000 ℃ ＜300 ℃，，，，，±0.3 ℃ ≥300 ℃，，，，，±0.1 %F.S.
J -140 ℃ ~ +1200 ℃ ＜300 ℃，，，，，±0.3 ℃ ≥300 ℃，，，，，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，，，，，±0.3 ℃ ≥300 ℃，，，，，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，，，，，±0.3 ℃ ≥300 ℃，，，，，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，，，，，±0.5 ℃ ≥500 ℃，，，，，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，，，，，±0.5 ℃ ≥500 ℃，，，，，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，，，，，±0.5 ℃ ≥500 ℃，，，，，±0.1 %F.S.
温度漂移 0.01%F.S./℃
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，，，，，±0.5 ℃ ≥500 ℃，，，，，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，，，，，±0.5 ℃ ≥500 ℃，，，，，±0.1 %F.S.
L -100 ℃ ~ +800 ℃ ＜300 ℃，，，，，±0.3 ℃ ≥300 ℃，，，，，±0.1 %F.S.
基本参数
赔偿精度 1 ℃ (赔偿规模：-20 ℃ ~ +60 ℃)
响应时间 ≤ 1 s
事情功耗 1.5 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 2500 V AC (本安侧与非本安侧) ； ；；；；；≥ 500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
应用场合 装置于清静区，，，，，可毗连0区、1区、2区 ； ；；；；；ⅡA、ⅡB、ⅡC ； ；；；；；T4 ~ T6危险区的本装置备
状态形貌
输出状态 默认追随模式，，，，，可以设置为4mA~20mA NE43模式或牢靠输出模式。。。。。
机械特征
毗连方法 螺钉毗连
规格尺寸 宽15.8 mm×高121.6 mm×深104.8 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆品级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 7.3 V (1、3端子间; 4、6端子间)
Io 27 mA (1、3端子间; 4、6端子间)
Po 50 mW (1、3端子间; 4、6端子间)
Co 12 μF (1、3端子间; 4、6端子间)
Lo 28 mH (1、3端子间; 4、6端子间)
