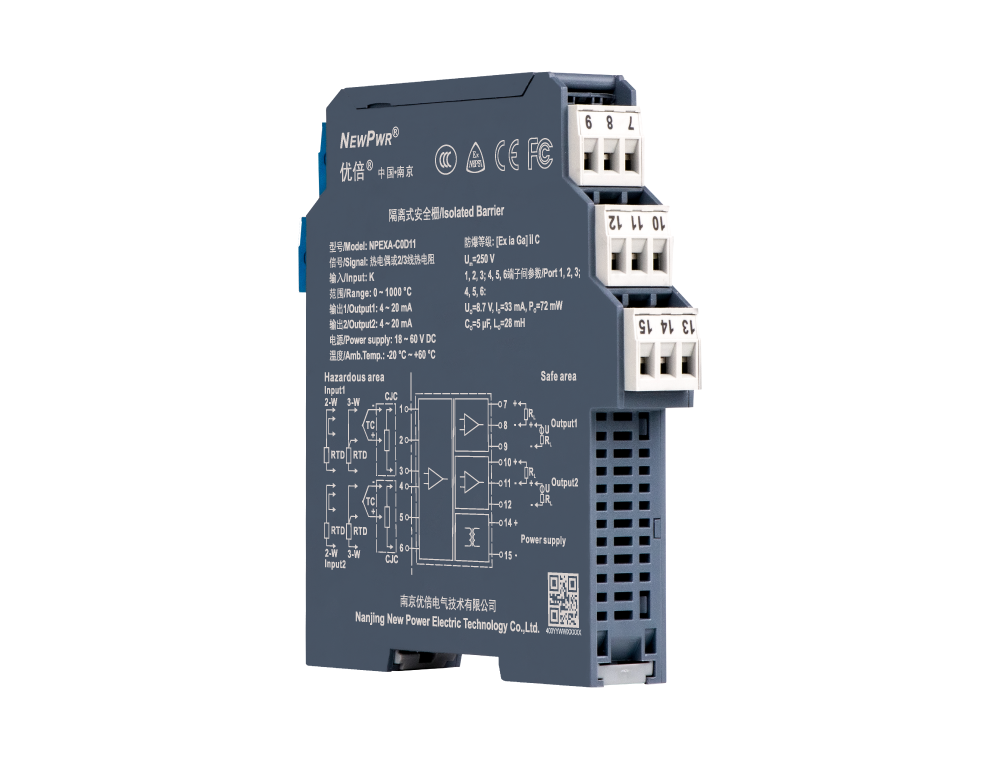

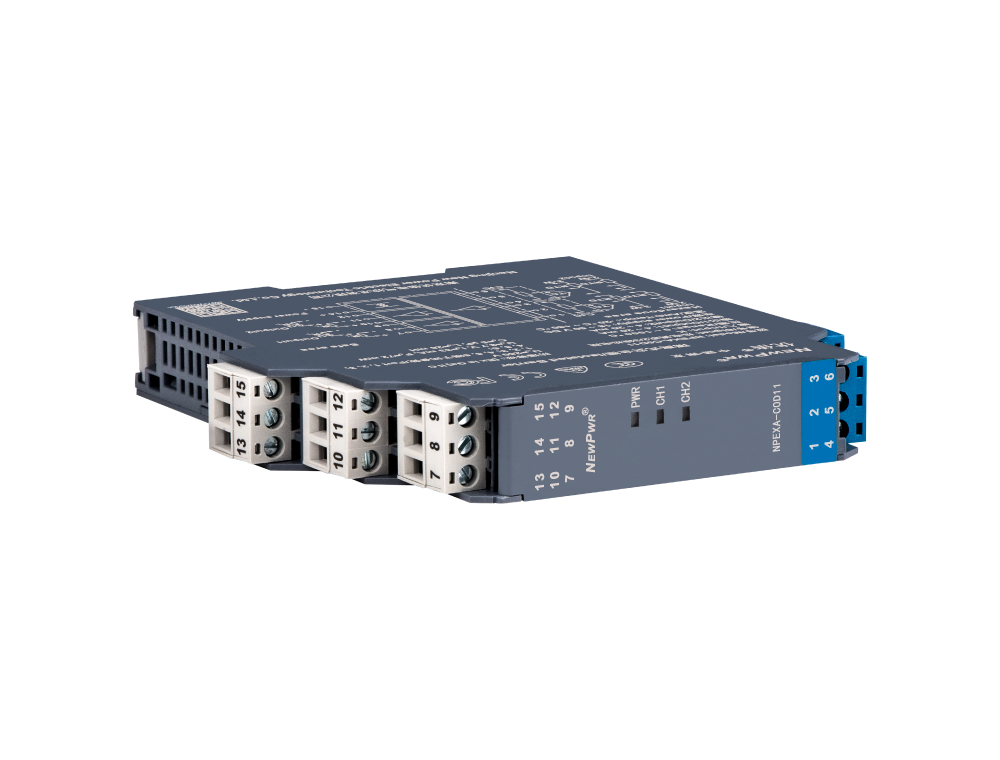

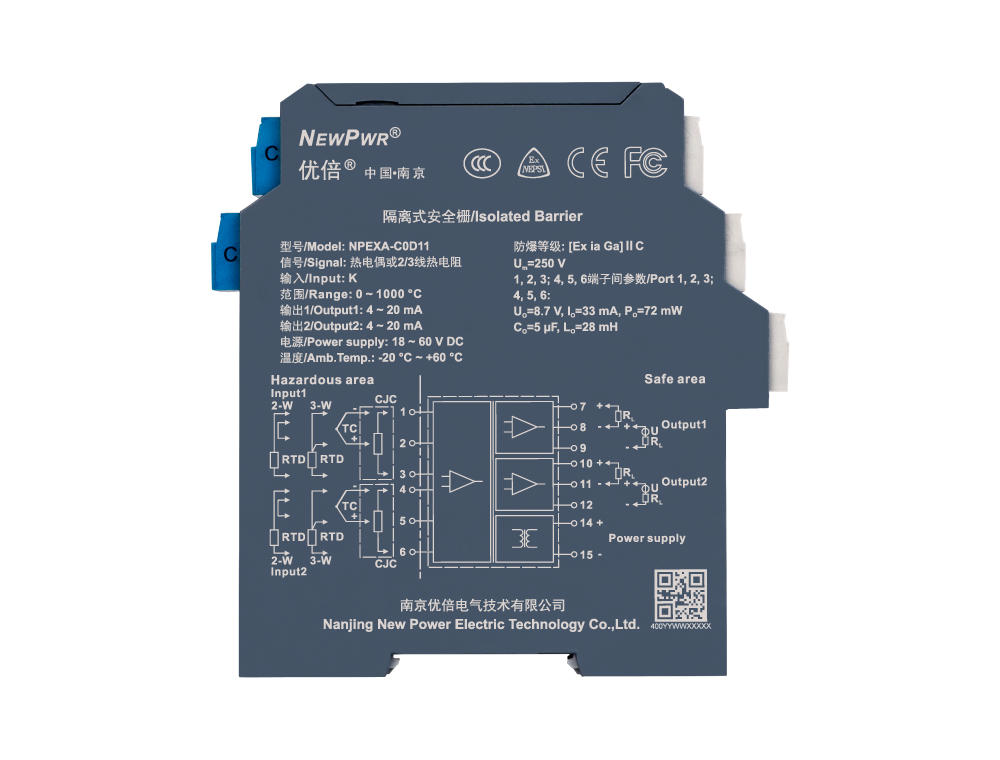

NPEXA-C0D11

温度型输入清静栅，， ，，，，，将危险区的热电偶、热电阻信号，， ，，，，，经隔离转换为4~20mA电流信号输出到清静区(其他输出信号类型产品，， ，，，，，详细型号见型谱)，， ，，，，，外置冷端赔偿端子。 。。。。。 。。该产品需要自力供电，， ，，，，，输入、输出和电源三端隔离，， ，，，，，具有在线故障自诊断功效，， ，，，，，可以通过PC端或手持编程器对温怀抱程、信号类型等举行组态设置。 。。。。。 。。
PA国际厅(中国区)官方网站-PlayAce PA国际厅(中国区)官方网站-PlayAce

输入

输出（详细型号见型谱）

通道

供电

分享
NPEXA-C0D11

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸




【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 热电偶、热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃，， ，，，，，±0.3 ℃ ≥300 ℃，， ，，，，，±0.1 %F.S.
E -120 ℃ ~ +1000 ℃ ＜300 ℃，， ，，，，，±0.3 ℃ ≥300 ℃，， ，，，，，±0.1 %F.S.
J -140 ℃ ~ +1200 ℃ ＜300 ℃，， ，，，，，±0.3 ℃ ≥300 ℃，， ，，，，，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，， ，，，，，±0.3 ℃ ≥300 ℃，， ，，，，，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，， ，，，，，±0.3 ℃ ≥300 ℃，， ，，，，，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，， ，，，，，±0.5 ℃ ≥500 ℃，， ，，，，，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，， ，，，，，±0.5 ℃ ≥500 ℃，， ，，，，，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，， ，，，，，±0.5 ℃ ≥500 ℃，， ，，，，，±0.1 %F.S.
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，， ，，，，，±0.5 ℃ ≥500 ℃，， ，，，，，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，， ，，，，，±0.5 ℃ ≥500 ℃，， ，，，，，±0.1 %F.S.
L -100 ℃ ~ +800 ℃ ＜300 ℃，， ，，，，，±0.3 ℃ ≥300 ℃，， ，，，，，±0.1 %F.S.
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，， ，，，，，±0.1 ℃ ≥100 ℃，， ，，，，，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃，， ，，，，，±0.1 ℃ ≥100 ℃，， ，，，，，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，， ，，，，，±0.1 ℃ ≥100 ℃，， ，，，，，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，， ，，，，，±0.1 ℃ ≥100 ℃，， ，，，，，±0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
赔偿精度 1 ℃ (赔偿规模：-20 ℃ ~ +60 ℃)
响应时间 ≤ 500 ms
事情功耗 1.2 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；；；；；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
应用场合 装置于清静区，， ，，，，，可毗连0区、1区、2区；；；；；；；?A、?B、?C、ⅢC；；；；；；；T4 ~ T6危险区的本装置备
状态形貌
输出状态 默认追随模式，， ，，，，，可以设置为4mA~20mA NE43模式或牢靠输出模式。 。。。。。 。。
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆品级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 8.7 V (1、2、3端子间; 4、5、6端子间)
Io 33 mA (1、2、3端子间; 4、5、6端子间)
Po 72 mW (1、2、3端子间; 4、5、6端子间)
Co (?C) 5 μF (1、2、3端子间; 4、5、6端子间)
Lo (?C) 28 mH (1、2、3端子间; 4、5、6端子间)
