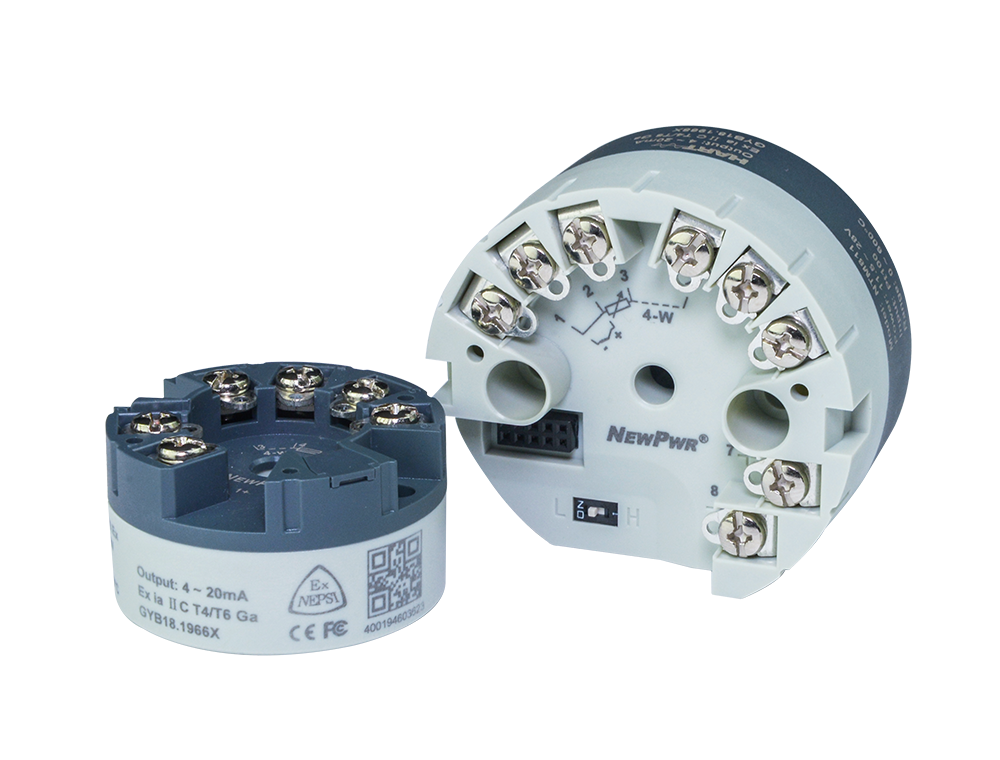

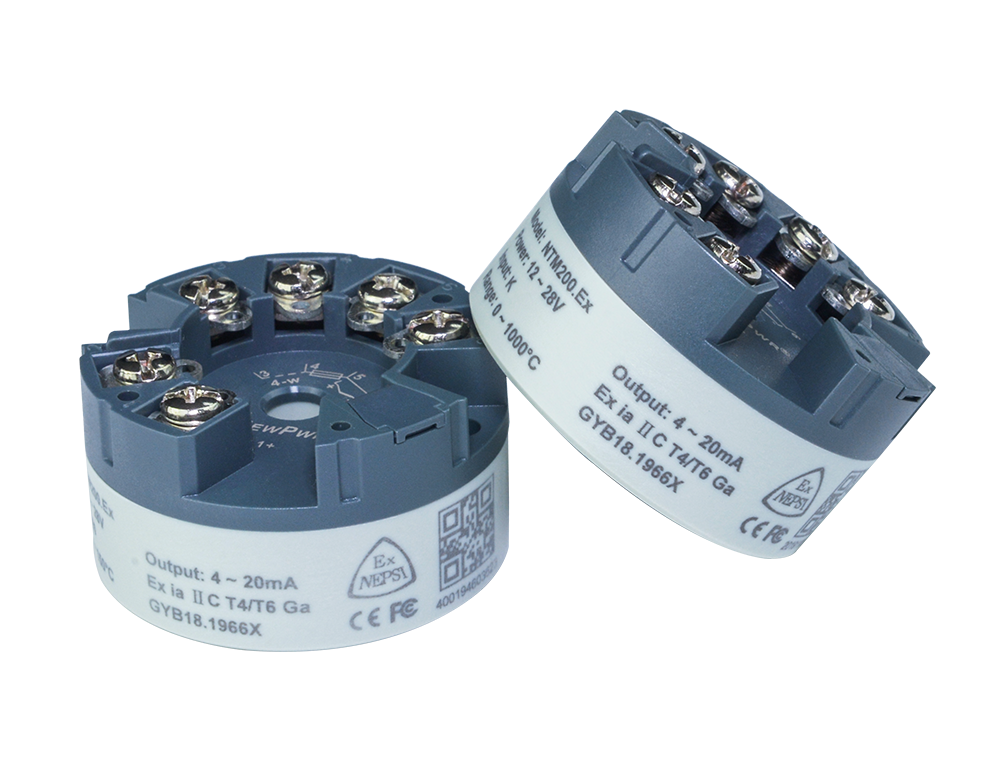

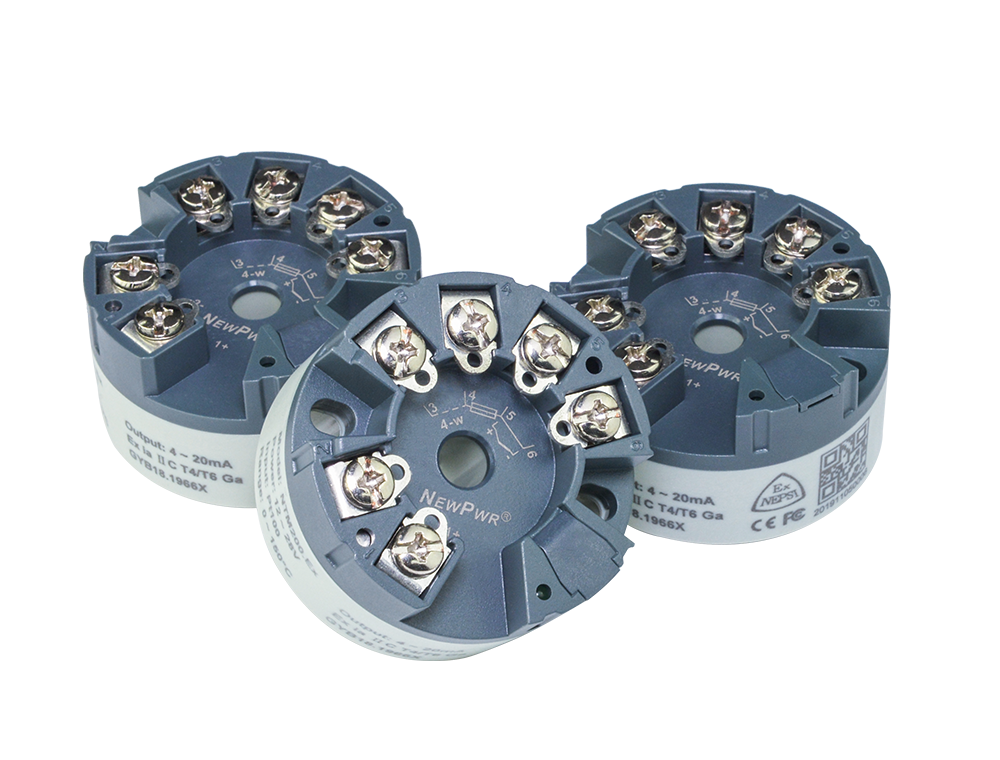

NTM210.Ex

一体化温度变送模？？？？？？？椋， ，，，，，，将现场的热电偶信号经数字线性化处置惩罚，， ，，，，，，隔离转换为4~20mA输出，， ，，，，，，在输出回路上截取能量为事情电源。。。。。
PA国际厅(中国区)官方网站-PlayAce

Output signal

Channels

Power Supply Mode

HART

SIL

LCD

Ex

Share
NTM210.Ex

【Core technology】




【Technical data】 Supply Input Output Transfer characterisics General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 12 ~ 28 V DC 回路供电
Input
输入信号 K、E、S、B、J、T、R、N等热电偶； ；；； ；；毫伏信号(-10 ~ 120 mV)
Output
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-12)/0.022] Ω； ；；； ；；U为回路供电电压
Transfer characterisics
转换精度-K -200 ℃ ~ +1372 ℃/＜300 ℃，， ，，，，，，±0.3 ℃/≥300 ℃，， ，，，，，，±0.1 %F.S.
转换精度-E -100 ℃ ~ +1000 ℃/＜300 ℃，， ，，，，，，±0.3 ℃/≥300 ℃，， ，，，，，，±0.1 %F.S.
转换精度-J -100 ℃ ~ +1200 ℃/＜300 ℃，， ，，，，，，±0.3 ℃/≥300 ℃，， ，，，，，，±0.1 %F.S.
转换精度-N -200 ℃ ~ +1300 ℃/＜300 ℃，， ，，，，，，±0.3 ℃/≥300 ℃，， ，，，，，，±0.1 %F.S.
转换精度-S -50 ℃ ~ +1768 ℃/＜500 ℃，， ，，，，，，±0.5 ℃/≥500 ℃，， ，，，，，，±0.1 %F.S.
转换精度-R -50 ℃ ~ +1768 ℃/＜500 ℃，， ，，，，，，±0.5 ℃/≥500 ℃，， ，，，，，，±0.1 %F.S.
转换精度-T -20 ℃ ~ +400 ℃/＜300 ℃，， ，，，，，，±0.3 ℃/≥300 ℃，， ，，，，，，±0.1 %F.S.
转换精度-B +400 ℃ ~ +1820 ℃/＜500 ℃，， ，，，，，，±0.5 ℃/≥500 ℃，， ，，，，，，±0.1 %F.S.
转换精度-毫伏信号 -10 mV ~ 120 mV/＜10 mV，， ，，，，，，0.01 mV/≥10 mV，， ，，，，，，±0.1 %F.S.
温度漂移 50 ppm/℃
General parameters
赔偿精度 1 ℃ (赔偿规模：-40 ℃ ~ +85 ℃)
响应时间 ≤ 1 s
EMC data
电磁兼容 IEC 61326-1
介电强度 ≥ 1500 V AC (输入/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出之间)
Operating conditions
事情温度 -40 ℃ ~ +85 ℃
贮存温度 -40 ℃ ~ +85 ℃
应用场合 可装置在0区、1区、2区； ；；； ；；ⅡA、ⅡB、ⅡC； ；；； ；；T4 ~ T6危险区的本装置备
Mechanical specifications
毗连方法 螺钉毗连
螺丝端子力矩 0.5 Nm
规格尺寸 ? 44 × 25.5 mm
导线规格 1.5 mm2
Certified data
产品认证 NEPSI, CE
防爆品级 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.9 V (5、6端子间)
Io 24 mA (5、6端子间)
Po 36 mW (5、6端子间)
Co 40 μF (5、6端子间)
Lo 40 mH (5、6端子间)
Ui 28 V (1、2端子间)
Ii 93 mA (1、2端子间)
Pi 670 mW (1、2端子间)
Ci 近似为0 (1、2端子间)
Li 近似为0 (1、2端子间)
