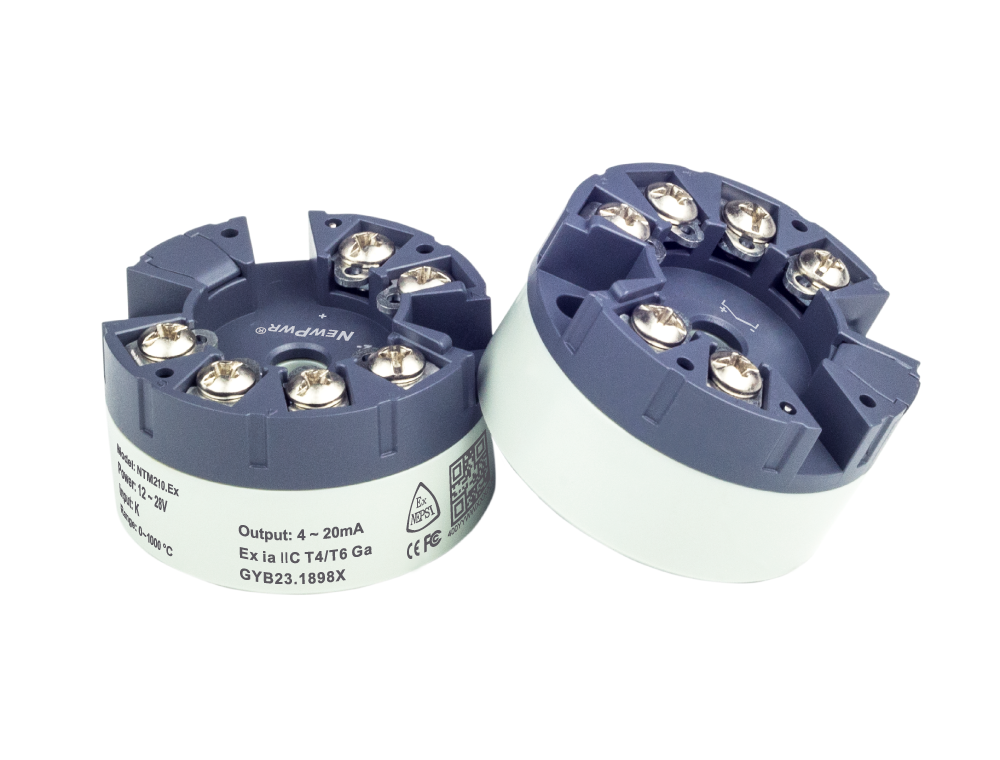

NTM210.Ex
【焦点手艺】
| 供电电源 | 12 ~ 28 V DC 回路供电 |
| 输入信号 | 热电偶、毫伏 |
| 引线电阻 | < 50Ω |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ [(U-12)/0.022] Ω；；；；；；；U为回路供电电压 |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 | |
| K | -270 ℃ ~ +1372 ℃ | ＜300 ℃，，，，，±0.3 ℃ | ≥300 ℃，，，，，±0.1 %F.S. | |
| E | -100 ℃ ~ +1000 ℃ | ＜300 ℃，，，，，±0.3 ℃ | ≥300 ℃，，，，，±0.1 %F.S. | |
| J | -100 ℃ ~ +1200 ℃ | ＜300 ℃，，，，，±0.3 ℃ | ≥300 ℃，，，，，±0.1 %F.S. | |
| T | -20 ℃ ~ +400 ℃ | ＜300 ℃，，，，，±0.3 ℃ | ≥300 ℃，，，，，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃，，，，，±0.3 ℃ | ≥300 ℃，，，，，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃，，，，，±0.5 ℃ | ≥500 ℃，，，，，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃，，，，，±0.5 ℃ | ≥500 ℃，，，，，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃，，，，，±0.5 ℃ | ≥500 ℃，，，，，±0.1 %F.S. | |
| 毫伏信号 | -10 mV ~ 120 mV | ＜10 mV，，，，，0.01 mV | ≥10 mV，，，，，±0.1 %F.S. | |
| 温度漂移 | 0.01 %F.S./°C |
| 赔偿精度 | 1 ℃ (赔偿规模：-40 ℃ ~ +85 ℃) |
| 响应时间 | 约1s抵达最终值的90% |
| 电磁兼容 | IEC 61326-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出之间) |
| 事情温度 | -40 ℃ ~ +85 ℃ |
| 贮存温度 | -40 ℃ ~ +85 ℃ |
| 应用场合 | 可装置在0区、1区、2区；；；；；；；ⅡA、ⅡB、ⅡC；；；；；；；T4 ~ T6危险区的本装置备 |
| 毗连方法 | 螺钉毗连 |
| 螺丝端子力矩 | 0.5 Nm |
| 规格尺寸 | ? 44 × 25.5 mm |
| 导线规格 | 0.2~1.5 mm2 |
| 产品认证 | NEPSI, CE |
| 防爆品级 | Ex iaⅡC T4~T6 Ga |
| T4 | -40 ℃ ~ +60 ℃ |
| T6 | -40 ℃ ~ +50 ℃ |
| Uo | 5.9 V (5、6端子间) |
| Io | 24 mA (5、6端子间) |
| Po | 36 mW (5、6端子间) |
| Co | 40 μF (5、6端子间) |
| Lo | 40 mH (5、6端子间) |
| Ui | 28 V (1、2端子间) |
| Ii | 93 mA (1、2端子间) |
| Pi | 670 mW (1、2端子间) |
| Ci | 近似为0 (1、2端子间) |
| Li | 近似为0 (1、2端子间) |
